Murata推出兩級DC／DC轉換器的BEI15系列

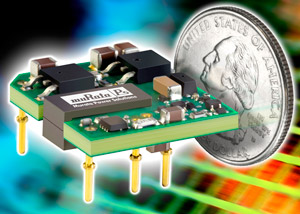

2010-04-06 16:27:53 本站原創村田電源推出的隔離，寬輸入兩級DC/DC轉換器的BEI15系列，為手機、電池供電產品、測試設備、電信、無線等設計所需的各種大電流應用提供小型解決方案。新模組的1平方英寸的基板，以高達86%的效率水平提供完全15W的輸出功率，而且能節省空間、兼容端子，可完美替換1英寸 x 2英寸的舊DC/DC轉換器。
BEI15系列為直插式的PCB貼裝，提供±5V, ±12V 和 ±15V的雙輸出電壓，穩壓為±0.25%。設計者可選擇9-36V （有正級遠程開關）的4:1寬輸入電壓，或選擇18-75V（有負級遠程開關）的4:1寬輸入電壓。所有模組均有全磁和光隔離，基本隔離保護達2250VDC。同步整流前置拓?fù)浼夹g(shù)用于達到高水平效率，實現無風扇工作。
超薄的開放式框架封裝的外形尺寸為24.4毫米 (0.96英寸) x 27.9毫米(1.1英寸) x 8.9毫米(0.35英寸)，工作溫度范圍為40°C 和 +85°C。卓越的紋波和噪音規格能確保與易受噪音影響的電路兼容，而承擔更高電容負載的快速穩定輸出，則使BEI15系列極其適用于為數據系統供電。
包括輸入欠壓鎖定和過溫度關閉在內的自我保護功能，可避免轉換器和外圍電路出故障。這些模塊的輸出電流限值采用“打嗝”自動重啟技術，并具有短路保護功能。其它特性還包括輸出過壓和逆向?qū)щ姷南?
BEI15 系列完全符合RoHS-6標準，同時符合UL/EN/IEC 60950-1的安全認證。OEM數量的單價$17起。
公司網址：http://www.murata-ps.com
