集成智能電源選擇器的雙輸入線性充電器

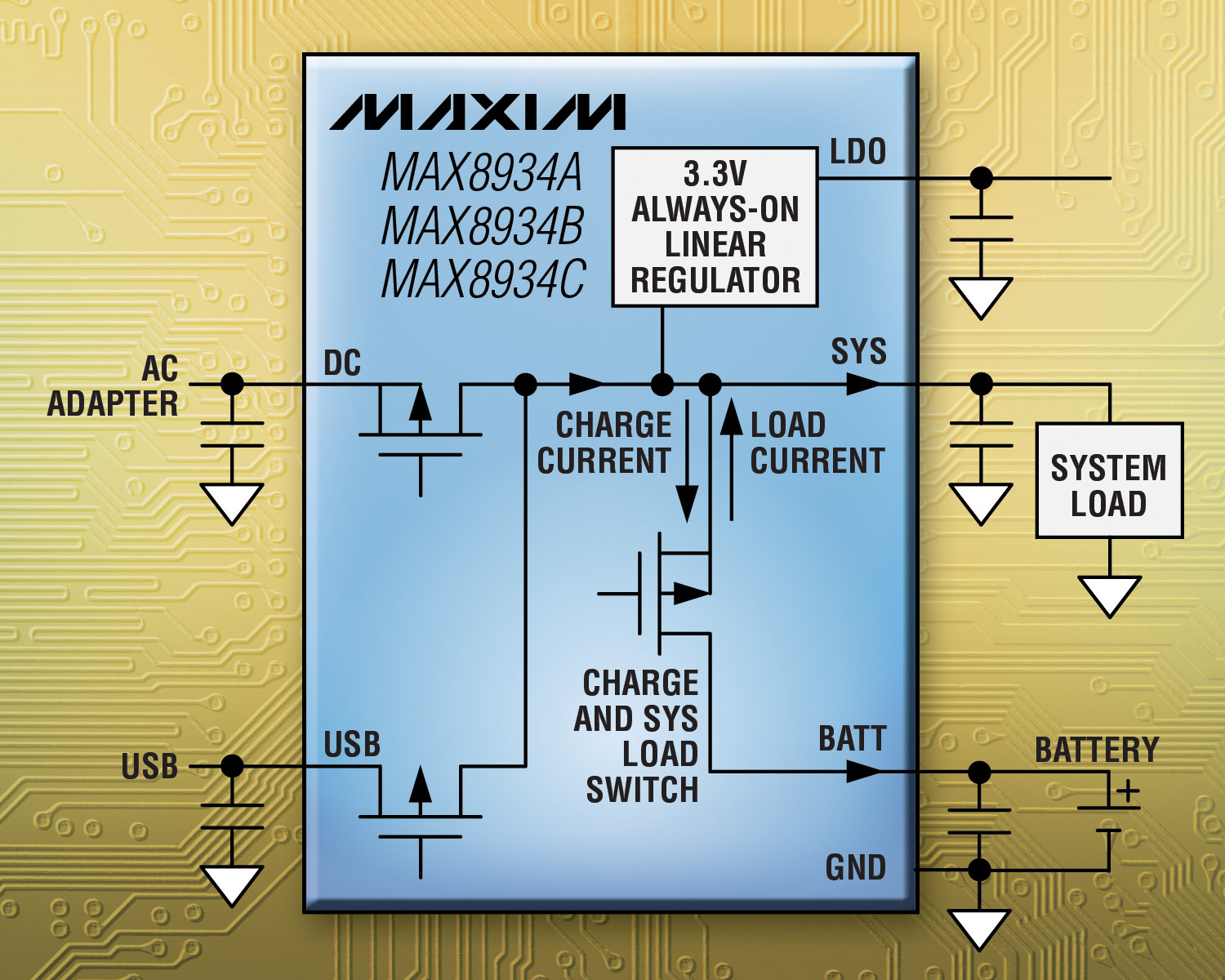

2010-04-06 15:55:57 本站原創Maxim推出業內首款集成智能電源選擇器(Smart Power Selector™)電路的雙輸入線性充電器MAX8934，器件符合JEITA (日本電子信息技術產業協會)推薦標準，能夠在各種溫度條件下實現安全充電。MAX8934監測電池溫度，根據溫度的變化自動將充電電流和充電終止電壓調節到安全水平。連接外部電源時，智能電源選擇器電路允許系統在無電池或電池深度放電的情況下工作，自動將系統負載由電池切換至外部電源。器件集成了充電以及在電池與外部電源之間切換負載所需的所有電流檢測電路和功率開關，可為智能電話、數碼相機、多媒體播放器、游戲系統及GPS導航系統等采用單節Li+電池供電的手持設備提供理想的緊湊方案。MAX8934可以采用獨立的USB和交流適配器電源輸入供電，也可用單個輸入連接兩種電源。直流輸入限流值最高可調節至2A，USB輸入限流值最高可調節至1.5A*。直流與USB輸入均支持100mA、500mA、1.5A和USB掛起模式。充電電流最高可調節至1.5A，支持較寬范圍的電池容量。器件的其它特性包括：防止過熱的熱調節環路、自適應電池充電功能在滿足系統負載供電的前提下為電池充電、OVP (過壓保護)、漏極開路充電狀態和故障指示輸出、電源就緒監測器、充電定時器以及電池溫度監測器。MAX8934采用節省空間、增強散熱的4mm x 4mm、28引腳TQFN封裝，工作在-40°C至+85°C溫度范圍。可提供評估板以簡化設計。
*D版本的器件支持1.5A USB充電電流，詳細信息請參見數據資料。
Maxim公司電話：010-62115199，傳真：010-62115299，網址：http://china.maxim-ic.com。
