Littelfuse雙向瞬態抑制二極管陣列保護高速接口免受ESD侵害
2017-03-29 14:10:49 未知 |

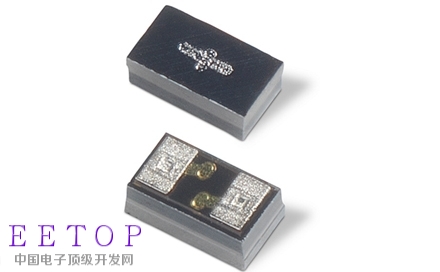

Littelfuse公司作為全球電路保護領域的領先企業，今日宣布推出了一個旨在保護電子設備免受破壞性靜電放電（ESD）損壞的瞬態抑制二極管陣列（SPA®二極管）系列產品。 SP3042系列雙向分立型瞬態抑制二極管陣列包括采用硅雪崩技術制造的反向瞬態抑制二極管，它可安全吸收IEC 61000-4-2國際標準（±30kV接觸放電）所規定最高值的反復性ESD震擊，而不會造成性能減退。 當空間利用率極高的01005封裝存在交流信號時，反向配置可為數據線提供對稱ESD保護。 該系列產品的低負載電容（VR=0V條件下為0.35pF，典型值）使其成為保護HDMI2.0、USB2.0、USB3.0和eSATA等高速接口的理想選擇。
SP3042系列的典型應用包括為用于 MIPI攝像頭和顯示器、DisplayPort1.3, eSATA、物聯網 (IoT）模塊、智能手機、外部存儲設備、超極本/筆記本電腦、平板電腦/電子閱讀器和安全模塊中的高速接口提供ESD保護。
“SP3042系列瞬態抑制二極管陣列外形小巧，能夠在保護高速接口的同時最大限度地減少在印刷電路板上的占用空間。”Littelfuse瞬態抑制二極管陣列（SPA®二極管）全球產品經理Tim Micun表示。 “低動態電阻讓其能夠快速響應，以防ESD造成損壞。”
SP3042系列瞬態抑制二極管具備下列關鍵優勢：
· 雙向設計可確保在印刷電路板（PCB）上放置零件時實現組裝靈活性。
· 可在整個工作電壓范圍內提供線性頻率響應性能，這是高速接口保護的一個重要考慮因素。
· 低 動態電阻 （僅為0.5Ω）使其能對ESD事件作出快速響應。
· 為 電壓高達 30kV和浪涌電流高達2A（8/20μs）的高速接口提供全面的ESD保護。
