凌力爾特公司 (
Linear Technology Corporation) 推出單通道以太網供電 (
PoE) 控制器

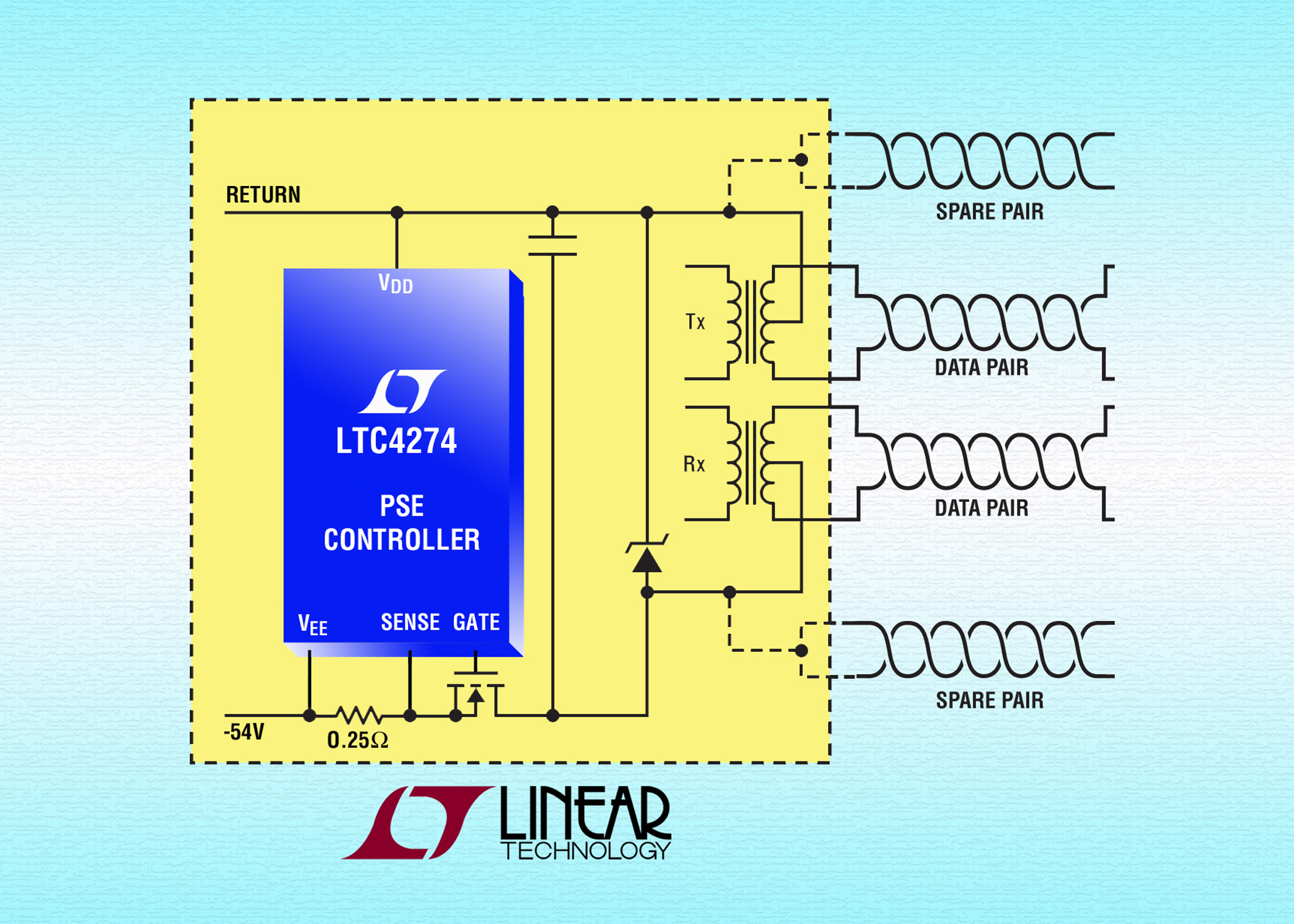

LTC4274，該器件用于需要提供 IEEE 802.3at (25.5W) 或更高的專有功率級的供電設備 (PSE)。下一代 PoE 應用需要更多的功率來支持苛刻的功能，同時提升功率效率，以求獲得更加優越的“環保”特性并降低成本。LTC4274 通過 4 對以太網電纜提供了高達 100W 的功率，而且完全符合新的 IEEE 802.3at PoE+ 標準，并返回兼容此前制定的 IEEE 802.3af PoE 標準。為了有助于節能，LTC4274 通過采用低 RDS(ON) MOSFET 和 0.25Ω 檢測電阻器實現了業界最低的熱耗散，從而免除了增設昂貴散熱器的需要，并造就了一款更加堅固的 PSE 解決方案。
LTC4274 適用于種類繁多的 PSE 應用，包括下一代單端口交換器、相機和電子留言板。用戶將體會到 LTC4274 的極低功耗，相比于采用 PSE (它集成了較多易損且 RDS(ON) 通常較高的 MOSFET) 所進行的設計，這種極低的功耗水平使熱設計大為簡化。IEEE 802.3at 受電設備 (PD) 可以要求高達 25.5W 的功率，響應 LTC4274 的兩事件分級，并確認該 PD 確實是一個大功率設備。PD 的發現是用一個專有的雙模式、4 點檢測機制完成的，該機制確保最佳的防錯誤檢測性能。先進的
電源管理還包括確定了優先順序的快速停機、14.5 位電壓和電流回讀、8 位可編程的電流限制和 7 位可編程的過載電流限制。一個 1MHz 的 I2C 接口允許主控制器以數字方式配置該 IC 或查詢端口讀數。
LTC4274 有商業和工業溫度級版本，采用 RoHS 兼容的 5mm x 7mm QFN-38 封裝。以 1,000 片為單位批量購買，LTC4274 的價格為每片 4.95 美元，現已開始按生產量供貨。LTC4274 提供了一條從符合 IEEE 802.3af 標準的 LTC4263/-1 進行升級的途徑，并得到了凌力爾特在 PoE 電路設計領域所擁有的多年技術經驗的有力支持，旨在實現至 PoE+ 新標準的平穩過渡。如需更多信息，請登錄
www.linear.com.cn。
性能概要：LTC4274
• 與 IEEE 802.3at Type1 和 Type 2 兼容
• 支持專有的非常高功率 (高達 100W)
• 0.34Ω 總通道電阻
o 在 600mA 時為 130mW
• 先進的
電源管理
o 8 位可編程的電流限制 (ILIM)
o 7 位可編程的過載電流限制 (ICUT)
o 快速停機
o 14.5 位端口電流/電壓監視
o 兩事件分級
• 具非常高可靠性的 4 點 PD 檢測：
o 兩點施加電壓
o 兩點施加電流
• 高電容老式設備檢測
• LTC4259A-1 和 LTC4266 軟件兼容
• 支持兩對和 4 對輸出功率
• 1MHz、I2C 兼容串行控制接口
• 中跨延時定時器
• 采用 38 引腳 5mm x 7mm QFN 封裝
