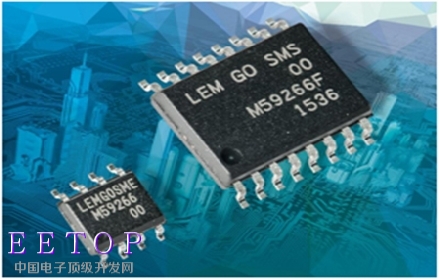

萊姆推出集成原邊導體、SO8＆SO16封裝隔離式電流傳感器

2017-06-30 17:38:17 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

主要特點：

基開環霍爾原理，Asic芯片技術，額定測量值：4A到30A的DC、AC或脈沖電流

2 x IC封裝，SMD自動裝配，高性價比

抗外部干擾能力極強

優秀的零漂和增益誤差

工作溫度范圍寬：-40 ~+125℃

絕緣測試電壓達到3000VRMS

GO系列新產品

萊姆推出GO系列傳感器，拓寬了小體積集成電路型傳感器范圍，用于AC和DC電流的隔離測量，帶寬可達300 KHz。GO 系列產品雖然尺寸小，卻能實現完全隔離，并且集成原邊導體，額定測量電流分別為4 A、6 A、8 A、10 A、12 A、16 A、20 A或30 A，測量范圍可達到額定電流的2.5倍。GO系列產品能短時（1 ms）承受的峰值高達200 A的過載電流。

與其他的SO8或SO16 SMD器件一樣，傳感器直接安裝在一個印刷電路板上，降低了生產成本，節省了布板空間。

GO系列產品使用簡單，集成了低阻抗的原邊導體（功耗最小），采用ASIC專利技術，可以直接測量，但可以保證很好的絕緣性能，足夠的爬電距離和電氣間隙。

標準產品可以按照型號提供具有不同敏感度等級的模擬電壓輸出，采用5V供電的，輸出電壓為800 mV @ IPN；采用3.3V供電的，輸出電壓為500mV @ IPN。也可以選擇不同比例的輸出電壓，對應不同的型號。

GO系列傳感器不是簡單的基于ASIC技術的開環霍爾效應傳感器；該系列產品采用集成原邊導體，獨特的梯度測量設計，在電力電子應用中可以具備出色的抗外部磁場干擾的能力。

這些特有的設計集合經過驗證的旋轉、可編程，內部溫度補償（EEPROM）等技術，確保了-40到+125°C整個溫度范圍內的高精度，最大誤差為3.74%。無磁路的設計意味無磁失調，同樣提高了測量精度。與前一代產品相比，極大地提高了全溫度范圍內的精度和響應時間。GO系列產品的響應時間為2 us，與帶有磁路的傳感器的響應時間非常接近。

SO16封裝的傳感器提供2個不同的過流檢測（OCD）引腳，一個很快，另一個較慢，但更精確。

對于一些應用場合，尤其是電機驅動，對速度控制要求高于電流范圍和隔離等級，但是價格和尺寸的壓力非常大，比如白色家電，百葉窗和空調的應用，低成本且體積小的GO系列傳感器是一種很好的解決方案。

在采用AC驅動、AC & DC逆變器、電源、伺服驅動器的應用中，GO系列產品讓人耳目一新。相比于其它傳統的低成本電流測量方案，具有很大的競爭優勢。比如相比低成本的分流器方案，GO除了能實現分流器具備的功能外，還可以實現絕緣。

GO系列滿足最新的工業標準，同樣享受萊姆的五年質保服務。
