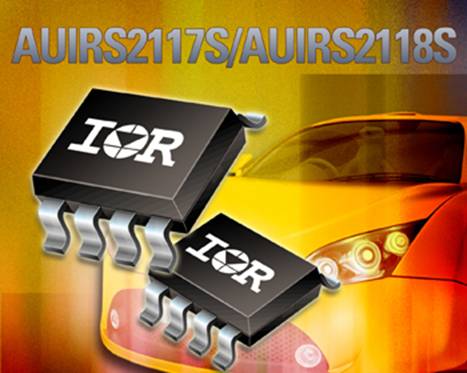

IR 推出汽車用600V IC AUIRS2117S/AUIRS2118S
2010-05-12 17:12:03 本站原創IR推出 AUIRS2117S 和 AUIRS2118S 600V IC,適用于汽車柵極驅動應用,包括直噴裝置和無刷直流電機驅動器。
AUIRS2117S 和 AUIRS2118S 高側驅動器的開關傳輸時間非常短,可以在更高的頻率下驅動MOSFET或IGBT,由此可通過使用更小的濾波元件縮小系統尺寸。
AUIRS2117S的輸出信號與輸入信號同相,CMOS 施密特觸發器輸入端采用下拉電阻。AUIRS2118S的輸出信號與輸入信號反相,CMOS 施密特觸發器輸入端采用上拉電阻。兩個器件都具有欠壓閉鎖功能,并提供電壓范圍在10V至20V之間的柵極驅動。
兩款新IC都采用了專有的高壓集成電路 (HVIC) 和鎖存CMOS技術,具有堅固耐用的單片構造和基準負電壓尖峰免疫力,即使在極端開關條件和短路情況下,也能實現可靠運行。浮動通道可用來驅動高側配置中的N通道功率MOSFET或IGBT,工作電壓可以達到600V。
有關產品現已接受批量訂單。新器件符合 AEC-Q100 標準,是在IR要求零缺陷的汽車質量理念下研制而成的,所采用的環保材料既不含鉛,也符合有害物質管制指令 (RoHS) 。
產品基本規格
器件編號 | 封裝 | Iout+/- min | Voffset | Vout | Tj | ton/toff typ. |
AUIRS2117S | SOIC8 | 290mA/600mA | 600V | 10-20V | 150°C | 140ns/140ns |
AUIRS2118S | SOIC8 | 290mA/600mA | 600V | 10-20V | 150°C | 140ns/140ns |
公司網址:www.irf.com.cn
