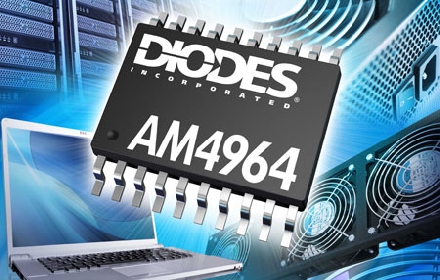

Diodes推出電機驅動器AM4964
2014-10-22 20:41:39 本站原創 |
Diodes推出電機驅動器AM4964，通過使風扇、排氣扇和抽風機的速度同時受制于脈沖寬度調制及熱敏電阻的輸入信號，為個人電腦、服務器、工業儀器提供更符合用戶需求的散熱系統。
單相全波的無刷直流電機驅動器AM4964在12V的電源下提供高達1A的峰值電機電流。電機速度在低溫與高溫設定值之間自動調整，以回應環境溫度和脈沖寬度調制輸入信號。
新器件僅利用三個外部電阻器，就可輕易調節設定值及最高脈沖寬度調制輸出。它為差動無緩沖霍爾傳感器提供轉速輸出 (FG) 或運轉狀態輸出 (RD) 及偏置輸出；以及為三或四引腳的霍爾傳感器提供專用輸入，實現轉子位置檢測。
高度集成的AM4964采用了TSSOP-20EP封裝并內置振蕩器，因而不需外部電容器，還提供最小的速度設定電路，以及能支持不同速度曲線要求的可調節阿爾法斜率技術。為了保護電機線圈，這款驅動器提供熱關斷、轉子堵轉檢測及自動重啟功能。
