 凌力爾特公司 (Linear Technology Corporation) 推出雙相、3MHz、電流模式、同步升壓型 DC/DC 轉換器 LTC3124，該器件提供輸出斷接和浪涌電流限制功能。雙相運行顯著地降低了電感器和電容器峰值紋波電流，從而最大限度地減小了組件尺寸，同時與同等單相器件相比，LTC3124 可提供更低的輸出紋波。其每相能提供 2.5A 電流的內部開關合起來提供 5A 開關電流。這些 18V 開關可從啟動時的 1.8V (運行時為 0.5V) 至 5.5V 輸入電壓范圍提供高達 15V 的輸出電壓，因此非常適合基于超級電容器的備份電源系統和鋰離子 / 聚合物或多節鎳氫金屬電池應用。LTC3124 從 5V 輸入能在 12V 輸出提供高達 1.5A 連續輸出電流。同步整流實現高達 95% 的效率，而突發模式 (Burst Mode®) 工作可將靜態電流降至僅為 25μA，從而延長了電池運行時間。該器件的耐熱性能增強型 3mm x 5mm DFN-16 (或 TSSOP-16) 封裝與高達 3MHz 的恒定開關頻率相結合，最大限度地減小了電感器和電容器尺寸，可提供手持式應用所需的緊湊占板面積解決方案。

LTC3124 具備 RDS(ON) 僅為 130mΩ (N 溝道) 和 200mΩ (P 溝道) 的內部開關，提供高達 95% 的效率。輸出斷接功能允許輸出在停機時完全放電。該器件在啟動時還限制浪涌電流，從而最大限度減小了輸入電源承受的浪涌電流。當輸入電壓超過輸出電壓時，LTC3124 還會調節輸出電壓，從而實現了與任何電池化學組成的兼容性。就需要盡可能以最低噪聲運行的應用而言，LTC3124 可通過一個外部引腳設置在連續頻率模式工作。該器件在所有電流值時均以連續模式運行，以在噪聲敏感電路中最大限度地減小可能的開關噪聲干擾，這會略微降低輕負載效率。其他特點包括外部同步、輸出過壓保護和堅固的短路保護。對于需要輸出高達 15V 同時高效率、小解決方案尺寸和高可靠性是決定性因素的應用，LTC3124 提供了理想的解決方案。

LTC3124EDHC 和 LTC3124EFE 分別采用了 16 引線 3mm x 5mm DFN 封裝和耐熱性能增強型 TSSOP 封裝，均有現貨供應。千片批購價為每片 3.26 美元。工業級版本 LTC3124IDHC 和 LTC3124IFE 保證工作在 –40°C 至 125°C 工作結溫范圍，高溫級版本 LTC3124HFE 則保證工作在 –40°C 至 150°C 工作結溫范圍。所有版本都有現貨供應。

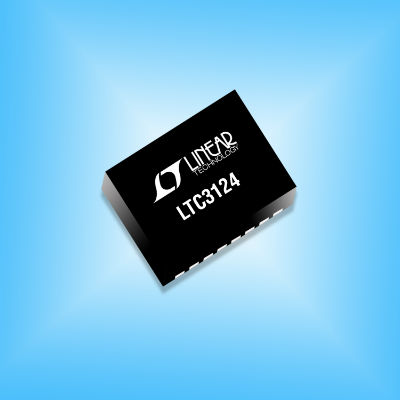

照片說明：5A、15V 雙相同步升壓型穩壓器提供 95% 效率

性能概要：LTC3124

· VIN 范圍：1.8V 至 5.5V，啟動后為 500mV

· 可調輸出電壓：2.5V 至 15V

· VIN = 5V 和 VOUT = 12V 時可提供 1.5A 輸出電流

· 雙相控制降低了輸出電壓紋波

· 停機時輸出與輸入斷接

· 同步整流：效率高達 95%

· 浪涌電流限制

· 高達 3MHz 的可編程開關頻率可同步至外部時鐘

· 可選突發模式工作：25μA IQ

· 輸出過壓保護

· 內部軟啟動

· 停機時 IQ < 1μA

· 16 引線、耐熱性能增強型 3mm x 5mm x 0.75mm DFN 和 TSSOP 封裝
