Actel 適用于SmartFusion智能混合信號FPGA的功率管理解決方案
2010-06-29 16:41:10 本站原創愛特公司(Actel Corporation)發布適用于其新近推出的SmartFusion™智能混合信號 FPGA的功率管理解決方案。Actel混合信號功率管理工具(Mixed Signal Power Manager, MPM)解決方案包括帶有圖形配置器以輸入功率管理排序和調整要求的完整參考設計，充分利用SmartFusion器件的性能，瞄準MPM子卡應用，可與SmartFusion評測套件或SmartFusion開發套件共用。
這款全面的功率管理解決方案能夠?qū)⒐β受壒芾砉δ芗稍谇度胧皆O(shè)計中。
SmartFusion MPM解決方案提供先進的功率管理功能，可以利用配置GUI輕松進行配置，使得系統設計人員能夠在其基于ARM® Cortex™-M3的嵌入式設計中輕易集成和配置智能功率管理功能。使用愛特的圖解設計配置方法，設計人員可以設定功率管理閾值、調節電壓和更新排序功能，而無需改變經編程加入FPGA架構中的電路。
SmartFusion MPM演示工具能夠?qū)崿F(xiàn)對多達32個獨立功率調節器(軌)和8個使用PWM支持閉環電壓調整的功率軌的上電排序、功率管理和關電排序；亦可演示每個調節器通道所使用的5個用戶可配置標識、指數式衰減濾波，以及多達32個使用單電平組合邏輯的數字“觸發”輸出，實現內部狀態和32個相關片外數字輸入的組合，以構建復雜的系統級狀態信號。

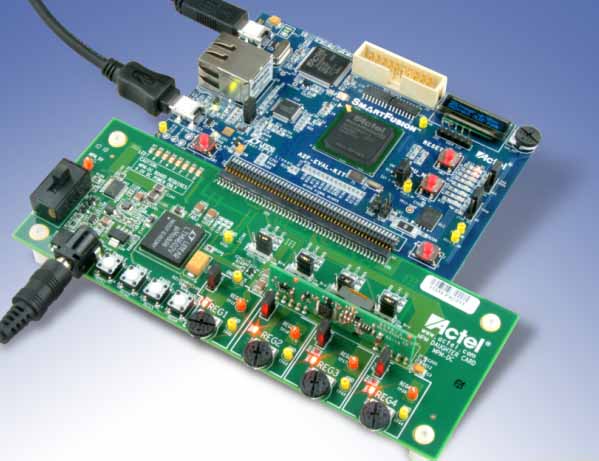

適用于SmartFusion混合信號FPGA的MPM配合使用MPM子卡和SmartFusion評測套件或SmartFusion開發套件，可提供以下的主要優勢：
• 利用SmartFusion混合信號FPGA中的100 MHz 32位ARM Cortex-M3處理器硬核實現智能功率管理功能
• 使用A2F-DEV-KIT或A2F-EVAL-KIT母板上固有低功耗、高可靠性的快閃SmartFusion智能混合信號FPGA，實現可配置的功率管理功能
• 通過JTAG接口的獨立PC GUI或直接(寄存器 peek/poke)經由I2C來重新配置功率管理功能
• 在硬件中實現功率管理功能，用于全面的評測
• 較現有ASSP解決方案更多的功能和通道
o 非易失性
o 上電即用(LAPU)
o 低功耗
• 單芯片低功耗解決方案簡化電路板設計
• 低功率FPGA減少熱管理和冷卻需求
• 經過硬件驗證，使用就緒
