大聯大世平集團推出基于NXP Cortex M33 LPC55S26產品的電腦外設參考設計

2021-04-15 14:35:13 大聯大

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

2021年4月15日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）Cortex M33 LPC55S26產品的一整套電腦外設參考設計方案，包含了針對電競鍵盤的Anti Ghost Key、鼠標的2K Report Rate以及耳機的Hi-Res。

在科技賦能生活的年代，電腦作為集辦公、娛樂于一體的強大存在為我們的生活提供了諸多便利。而隨著電腦設備的不斷創新，人們對與之相關的鍵盤、鼠標、耳機等外設裝備也不斷提出新的需求。“更高效、更靈活、更有趣”成為了電腦外設裝備發展的新趨勢。

大聯大世平推出的基于NXP Cortex M33 LPC55S26的電腦外設參考設計方案，可助力廣大用戶快速設計出包含鍵盤、鼠標、耳機在內的一套電腦外設產品。該方案采用NXP Cortex M33 LPC55S26 MCU，非常高效可靠。

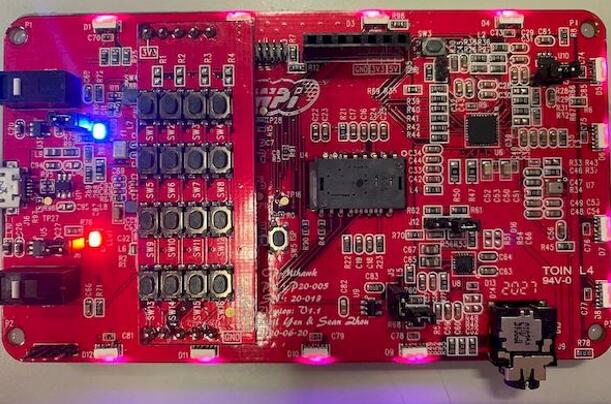

圖示1-大聯大世平推出基于NXP Cortex M33 LPC55S26的電競鍵盤、鼠標、耳機三合一開發板實照圖

在電路設計中，LPC55 MCU內部的硬件加速器，可協助判斷Key Scan。其采用Port0 設計，可根據開發者所選用的按鍵硬件規格設定腳位并發揮高效能，將經由Ram來匯報Key按下或放開狀態。不僅如此，也可以在內部設定按下或放開的延遲時間以達到最佳回報效能。采用硬件加速器協助Key Scan的功能，不需額外占用LPC55 M33的核心，也可達到每500us反饋的速度。

LPC55 MCU有四組I2S，可以通過外接的Codec DAC做耳機、麥克風的設計，最大能擴展到32 Bit 384KHz的USB Audio。在電路板中接入16Bit 192K的Codec DAC及 AMP IC，即可以享受到Hi-Res的音質。

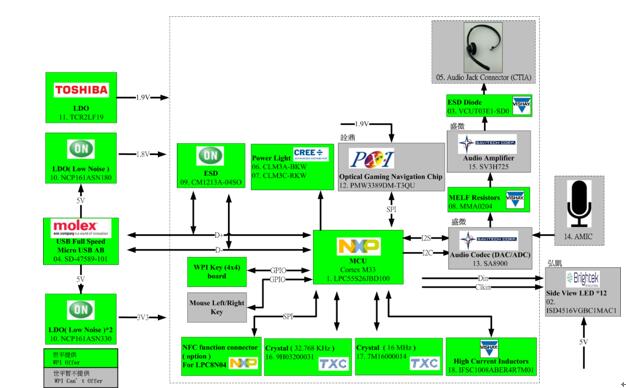

圖示2-大聯大世平推出基于NXP Cortex M33 LPC55S26的電腦外設參考設計的方案方塊圖

核心技術優勢：

相關軟硬件設計，可提供客戶快速開發；
LPC55Sxx硬件加速器開發設計，可以協助Key Scan的運用；
LPC55Sxx對應PixArt PMW3389的光學Sensor的設計及程式；
LPC55Sxx I2S的設計，可以針對不同的Audio Res做不同對應；
主動式RGB LED的相關設計，并有相關DMA控制模式；
后續可搭配其他板子做延伸開發。

方案規格：
【MCU規格】

LPC552x/S2x MCU系列進一步擴展了世界上第一個基于Cortex-M33的通用 MCU系列，為開發人員提供了顯著的優勢，包括引腳，軟件和外設兼容性，同時利用經濟高效的40納米NVM工藝技術；
帶有閃存加速器和256字節頁擦除和寫入功能的256kB片上閃存程序存儲器；總SRAM為144kB；
具有23個通道和多達22個可編程觸發器的DMA0控制器，能夠訪問所有存儲器和具有DMA的外圍設備；具有10個通道和多達16個可編程觸發器的DMA1控制器，能夠訪問所有存儲器和具有DMA的外圍設備；
Flexcomm接口最多包含9個串行外圍設備。每個Flexcomm接口都可以通過軟件選擇為USART，SPI，I²C和I2S接口。I²C總線接口支持Fast-mode和 Fast-mode Plus，其數據速率高達1Mbit / s，并具有多個地址識別和監視模式
USB具有USB PHY的高速模式；
安全性：PRINCE，CASPER，AES-256，物理不可克隆功能（PUF），安全GPIO，安全啟動支持，隨機數生成器（RNG）；
封裝：HLQFP100（14 mm * 14mm），HTQFP64（10 mm * 10mm），VFBGA98（7mm* 7mm）。
