品佳集團推出基于Microchip MCU的Pico-projector解決方案
2011-06-21 20:10:46 本站原創Pico-projector是指微型投影儀、掌上投影機以及迷你投影儀。目前投影技術日新月異，隨著LCOS RGB三色投影光機和解碼技術的日漸成熟，把傳統投影機精巧化、便攜化、微小化、娛樂化、實用化，使投影技術更加貼近生活與娛樂。Pico-projector，作為投影產業的一個分支，其意義對于投影產業是非常巨大的。現如今，我們已經看到手持投影在單機消費電子上的許多應用，各家投影廠商也隨之重磅出擊，應該說Pico-projector時代已經來臨，相信隨著將來的內嵌式Pico-projector產品的越來越多面世，Pico-projector的將來一定更加光明，投影產業也將成為繼液晶產業后顯示領域的一個新熱點！

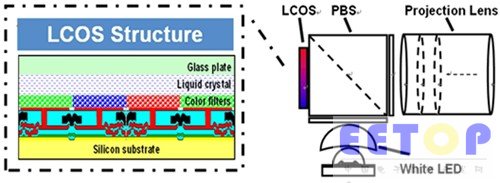

LCOS架構圖
品佳集團推出的Pico-projector解決方案，采用SAC的代理的HIMAX(立景光電)HX7033光機、Realtek RTD2660解碼、Microchip PIC16F72xFamily用于觸控、Docking、Power Manage。

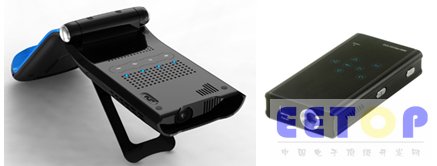

成功案例圖
相信已經用很多文章介紹光機與解碼的部分，而我們今天將于大家分享的是，觸控、Docking與電源（低功耗、鋰電池充電）部分。
一、mTouch觸控
電容式觸摸感應技術顛覆了傳統意義上的按鍵控制，只要輕輕碰觸，就可以實現對按鍵、量化調節、方向等功能的控制。解決了傳統的機械按鍵具有易磨損、安裝復雜、受溫度濕度影響變化較大等缺點，具有完全不怕磨損、防水保護、不受溫度、濕度影響、造價低廉等優點。
Projector輕觸按鍵圖
 |
Microchip電容式觸摸按鍵硬件電路設計簡單，應用PIC12、PIC16、PIC24、PIC32系列MCU內置模塊來實現觸摸按鍵功能，基本無外圍器件,總體設計簡單、成本低、穩定性高。

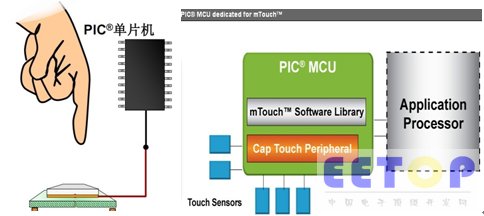

觸摸圖
 |

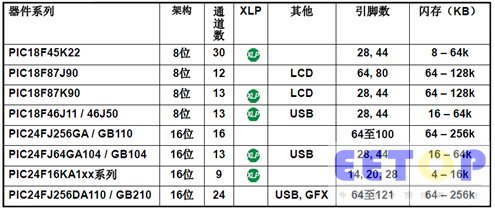

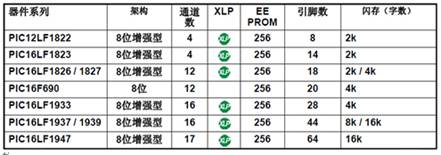

Microchip 電容式觸摸按鍵中低檔MCU選型列表：
 |
Microchip 電容式觸摸按鍵高檔MCU選型列表：
 |
二、Made For Ipod(Ipod Docking)

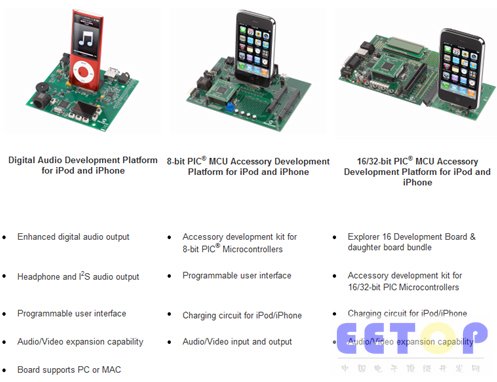

Microchip提供了一個開發平臺，可以通過MCU操控IPOD、IPHONE或通過IPOD操控MCU，控制輸出音、視頻。這個開發平臺包含Microchip軟件庫（不斷更新中）、硬件Demo Board針對8bit、16bit與32bit微控制器。
Ipod Docking圖
 |
通過Ipod docking 可以讓Pico-Projector直接與IPOD、IPHONE對接就可以輸出音/視頻。

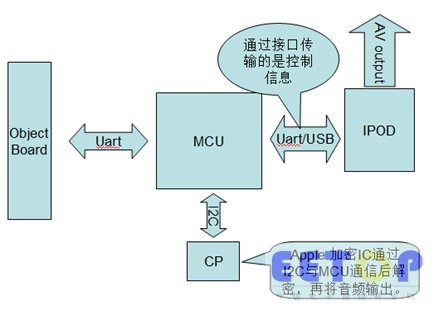

Docking 架構圖
 |
MCU選型表：
 |
三、電源（低功耗、鋰電池充電）
對于便攜式設備來講，電池工作的時間是無疑是非常重要的，采用Microchip XLP的產品可以將待機功耗降到最低。下圖是我們與競爭者的待機功耗對比：

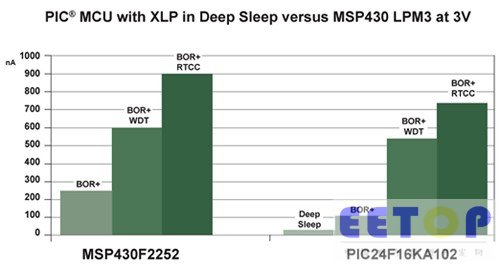

低功耗對比圖
 |
Pico-Projector內置2800ma的鋰電池，采用Microchip MCP73871具有系統負載均衡功能的分立式鋰離子電池充電管理控制，其功能特點如下：
‧可選的輸入電源USB 端口或AC-DC 墻式適配器，預設的高精度充電電壓：- 4.10V、4.20V、4.35V 或4.40V - ±0.5% 穩壓容差
‧可進行熱調節的恒流/ 恒壓（Constant Current /Constant Voltage ， CC/CV）操作
‧總輸入電流的最大值控制在1.8A
‧可編程快速充電電流（采用電阻控制）范圍：50 mA 至1A
‧電阻可編程充電終止設定點
‧可選的USB 輸入電流控制 絕對最大值：100 mA （低） / 500 mA （高）

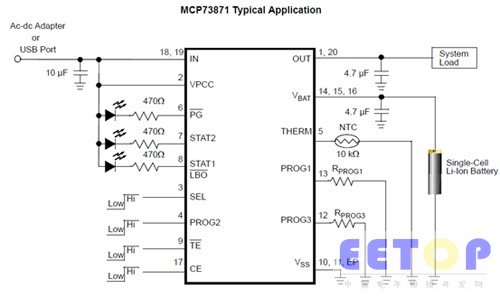

充電電路圖
