MB91770系列/MB91725系列：內置“FR81S”內核的32位微控制器

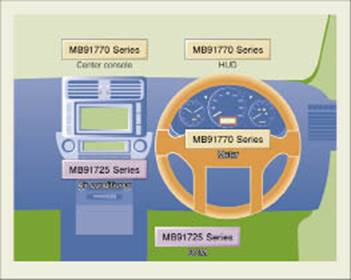

2010-04-12 20:14:27 本站原創富士通近日開發了內置“FR81S”專用32位高性能CPU內核的MB91770系列/MB91725系列新型微控制器，能夠控制新一代汽車系統。儀表盤控制是MB91770系列的主要應用領域，而車身控制（空調、BCM等）是MB91725系列的主要應用領域。
新產品采用FR81S內核，提供了比傳統32位“FR60”CPU內核高30%或以上的處理性能。FR81S的工作性能為1.3MIPS/MHz，作為面向汽車應用的微控制器，它提供了極高的處理性能。同時具有內置式單精度浮點運算單元（FPU），能夠滿足圖像處理系統和需要浮點操作功能的系統（如制動器控制）的要求。
新產品具有64個內置式消息緩沖器，從而能夠支持帶有大量節點的系統。且支持 ver.2.0A/B充當CAN協議和高達1Mb/s的比特率。本產品將內置式多功能串行接口用作串行通信接口（MB91770系列內的2條通道和MB91725系列內的4條通道）。該多功能串行接口可以通過軟件切換為各條通道選擇UART、時鐘同步串行、LIN-UART和I2C。這樣就可以靈活支持外部器件的通信規范和提高系統設計的自由度。
本產品為外部總線接口終端配備了獨立電源。為了減少引腳分配給電路板布局帶來的物理約束，本產品提供了內置式I/O再分配功能，可以通過軟件設置來改變I/O端口分配。由于I/O再分配功能允許從分配的終端中選擇需要用到的外設終端，所以可大幅提高電路板布局的自由度。
MB91770/91725系列產品特性
• FR81S系列32位 RISC CPU內核；
• 最高工作頻率：CPU：64MHz，外設：32MHz；
• 電源電壓：5.0V；
• Flash存儲器容量：512K + 64KB/1024K + 128KB/
512K + 64KB；
• RAM容量：28 + 4KB/40 + 8KB/28K + 4KB；
• 外部總線I/F：地址22位，數據16位；
• DMAC：8通道；
• 16位時基定時器：2通道（PWM/PWC/PPG/重加載定時器可選）；
• 調試接口：內置式OCD（片上調試單元）；
• 封裝：LQFP-144（柵距0.5mm，20mm2）；
詳情見：www.fujitsu.com
