NVIDIA公布帕斯卡GP100核心照:610平方毫米史上最大

2016-08-23 20:56:34 n
點擊關注->創芯網公眾號,后臺告知EETOP論壇用戶名,獎勵200信元

HotChips 2016芯片大會上,NVIDIA意外地公布了帕斯卡家族頂級大核心GP100的核心照片。這些年GPU核心照公開得越來越少了,尤其是高端核心。NVIDIA此番給出的核心照片也不是很詳細,只有一個模糊的大概布局,但也依稀能看出SM陣列(60個),線程調度器、HBM2顯存控制器和其他非核心模塊。

http://static.cnbetacdn.com/article/2016/0823/15e44a081c18cf0.jpg

GP100 HBM2顯存的位寬雖然達4096-bit,但控制器本身并不大,這主要得感謝HBM對布線、邏輯的要求都比GDDR更低,自然有利于控制核心面積。

說起核心面積,GP100達到了驚人的610平方毫米,153億個晶體管的它順利成為NVIDIA乃至整個GPU歷史上最龐大的核心。

此前的桂冠屬于麥克斯韋家族大核心GM200,601平方毫米(80億個晶體管),然后是AMD Fiji 596平方毫米(89億個晶體管)。

感謝16nm FinFET工藝,晶體管數量幾乎翻番,GP100的核心面積之比GM200增加了區區9平方毫米。

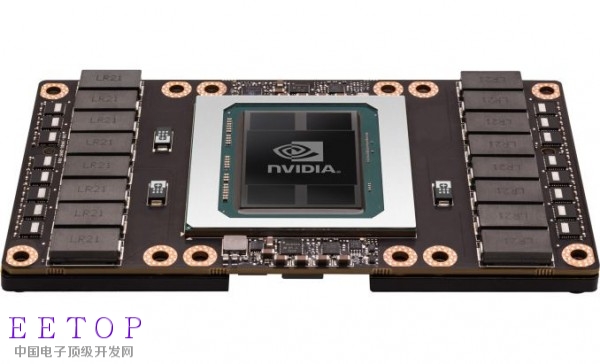

http://static.cnbetacdn.com/article/2016/0823/59a457cf479d1af.jpg

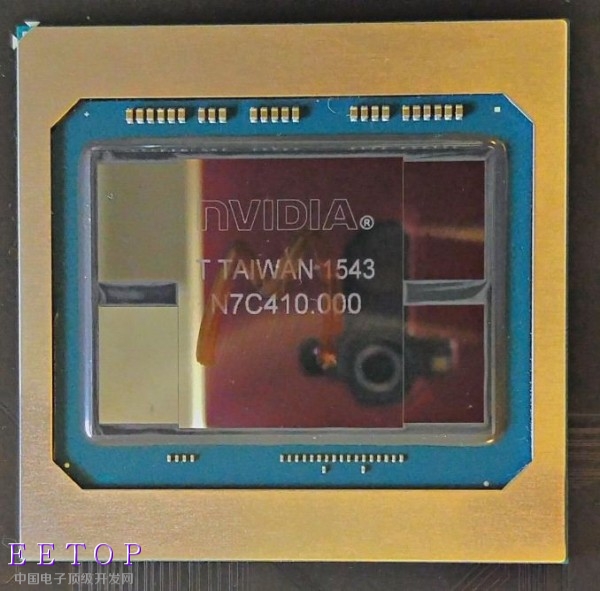

同時,NVIDIA還公布了一張完整的GP100封裝照片,可以看見GP100核心與HBM2顯存靠的十分之近,沒有浪費任何空間,同時也可以看出,HBM2比起AMD Fury X上使用的第一代HBM要大多了。

http://static.cnbetacdn.com/article/2016/0823/00ce8bd42f37754.jpg
