Fujitsu擴充電機控制用8位微控制器陣容

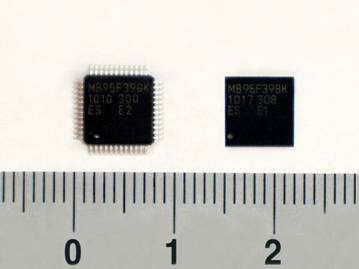

2010-06-23 18:59:07 本站原創富士通微電子（上海）有限公司宣布在其內置閃存的高性能8位微控制器(以下簡稱為單片機) “F2MC-8FX家族”基礎上，又增加了6款內置無刷DC電機控制功能的48腳“MB95390H系列”的產品。此系列產品自2010年6月下旬開始提供樣片，將于9月開始批量供貨。
近年來，亞太市場上使用無刷DC電機控制的機器迅速增加，使得面向這些機器的少引腳電機控制單片機的需求也急劇上升。為應對這些需求，富士通微電子開發了“MB95390H系列”。市場上的空調、洗衣機，微波爐等家用電器、打印機以及復印機等辦公設備、吹風機或電動剃須刀等個人護理產品中使用的DC電機在系統全體的成本中占較大比例，所以一直有降低價格的期待。另一方面，由于低噪音化和延長使用壽命的要求，市場需求從構造簡單的有刷DC電機逐漸轉移到電子控制的無刷DC電機。因此，以低成本實現無刷DC電機控制的8位微控制器市場預計今后將進一步擴大。
此外，市場尋求的不僅是無刷DC電機控制功能，還有對溫度傳感器和亮度傳感器等機器所在環境的各種參數的感應、細致的系統控制以及對較高價格帶產品的支持。
富士通微電子的8位單片機“F2MC-8FX家族”內置閃存，在信息保密方面也十分優越。在此基礎上，32腳具備無刷DC電機控制功能的“MB95330H系列”已于今年3月投入生產。
此次提供的是48腳封裝、存儲容量最大擴展到60KB的“MB95390H系列”。內置最大12通道的高精度A/D轉換器，可導入多數的傳感器輸入并可搭載大容量的處理程序。除無刷DC電機控制功能外，本系列還內置各種高通用性的定時器、通信功能和高精度的振蕩電路，實現了系統構成零部件的削減。
因以上產品均采用單線式片上調試功能，客戶開發時只需占用最少引腳數即可進行調試。
【樣片價格及交付時間】
系列名稱 | 樣片價格 | 樣片交付時間 |
MB95390H系列 | 1.5 USD | 2010年6月下旬 |
【產品陣容】
產品名稱 | ROM容量 | RAM容量 |
MB95F394H，MB95F394K | 20 KB | 496 B |
MB95F396H，MB95F396K | 36 KB | 1008 B |
MB95F398H，MB95F398K | 60 KB | 2032 B |
【本系列的特征】
1. 內置無刷DC電機控制功能
可輸出適用于無刷DC電機控制的三相波形。支持空調室內外風扇，微波爐中的轉盤用或復印機的冷卻扇等各種無刷DC電機。
2. 外接零件的內部化以實現低成本
通過搭載CR振蕩電路、低壓檢測電路和監視定時器電路，可節省外接振蕩器或復位IC等2～3個零部件的使用，達到系統全體低成本化的目的。
在印刷板上貼裝CR振蕩電路后無需調節，保證±2%的振蕩精確度。
3. 搭載高性能閃存
搭載高性能閃存，在程序執行中也可重寫數據并可重寫10萬次。保證20年的數據保持時間。
另外，還具有加密功能，防止外部非法讀取程序，避免客戶的軟件資產外流。
參考資料
【「MB95390H系列」的主要規格】
特征 | MB95F394H | MB95F396H | MB95F398H | MB95F394K | MB95F396K | MB95F398K |
ROM容量 | 20 KB | 36 KB | 60 KB | 20 KB | 36 KB | 60 KB |
RAM容量 | 496 B | 1008 B | 2032 B | 496 B | 1008 B | 2032 B |
電壓檢測復位 | 無 | 有 | ||||
復位 | 有專用復位輸入 | 軟件選擇 | ||||
電源電壓 | 2.4 V～5.5 V | |||||
時鐘 | 片上CR振蕩器(保證貼裝后±2%的精確度)，可選擇外部振蕩時鐘 | |||||
電機控制功能 | 輸出三相波形，用于無刷DC電機控制 | |||||
各種定時器 | 裝載8/16位多功能定時器(可選擇PWC、PWM或捕捉)、8/16位PPG定時器、 16位重載定時器、時基定時器 | |||||
各種通信功能 | 裝載LIN-UART、UART/SIO、I2C | |||||
A/D轉換器 | 8ch (8位或10位分辨率) | |||||
封裝 | LQFP-48腳、QFN-48腳 | |||||

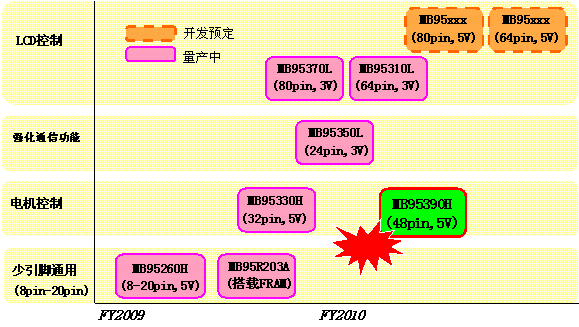

【開發路線圖】
