Littelfuse混合保護模塊可保護以太網端口免因持續過流和過壓損壞
2018-11-03 14:44:03 未知 |
已知良好的解決方案可保護靈敏的PHY芯片免因ESD和雷擊導致的浪涌現象損壞

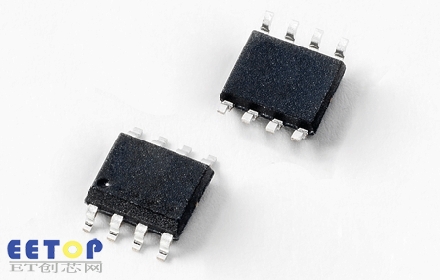

Littelfuse公司，今天推出一系列瞬態抑制二極管陣列（SPA®二極管）中的首款產品。此系列產品旨在保護10/100/1000BaseT以太網端口的兩條線路免因持續過流和過壓損壞。貫穿式布線使SP4031系列混合保護模塊的電路可保護以太網PHY芯片免因靜電放電（ESD）和雷擊導致的浪涌現象損壞。
在出現電源故障等長時間過壓問題時，該組件將展示出高阻抗。電源故障消除后，高阻抗狀態將重置。在出現快速瞬態現象時，該組件將夾緊，從而保護下游芯片組免因浪涌或ESD損壞。
SP4031系列的低負載電容（每次輸入/輸出僅為2.5pF）和高浪涌處理能力（高達35A）使其成為保護以太網和其他高速數據接口的理想選擇。 SP4031系列混合保護模塊的典型應用包括10/100/1000BaseT以太網、（ITU K.21基本級別合規）以及集成式磁性元件或ADSL/VDSL/G.fast調制解調器、工業以太網和智能電視。
“SP4031系列混合保護模塊將電子業務部一些最好的產品與半導體業務部一些最好的產品相結合，打造出針對以太網保護設計師、已知良好的混合解決方案。”Littelfuse瞬態抑制二極管陣列（SPA®二極管）業務開發經理Tim Micun表示， “其具有快速響應能力，可更快保護以太網和其他高速接口，這意味著保護性能更出色，因為長期接觸過壓或過流會縮短芯片壽命。”
SP4031系列混合保護模塊具有下列關鍵優勢：
針對過壓和過流的已知良好的設計可提供久經考驗的一站式以太網PHY保護解決方案。
貫穿式布線、低擊穿電壓和低寄生電容可造就在速度高達1000 Mbits的以太網中發揮出色性能的設備。
在高電流條件下，產生臨時高阻抗以中斷信號線的流動和對PHY芯片的損害。
