Analog Devices Inc. (ADI) 宣布推出 Power by Linear™LTC4041，該器件是一款面向 2.9V 至 5.5V 電源軌的完整超級電容器后備電源管理系統，這類電源軌在主電源出現故障時必須保持有效。超級電容器的功率密度高于電池，從而使其非常適合在短時間段內需要高峰值備份功率的系統。

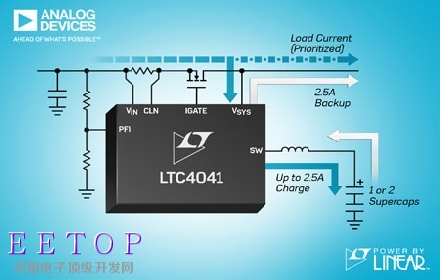

LTC4041 采用一個片內雙向同步轉換器提供高效率降壓型超級電容器充電功能，以及大電流、高效率升壓型后備電源。當外部電源可用時，該器件用作一個或兩個超級電容器電池的降壓型電池充電器，同時優先為系統負載供電。當輸入電源降至低于可調電源故障輸入 (PFI) 門限時，LTC4041 就切換至升壓型穩壓器工作模式，能夠通過超級電容器向系統負載提供高達 2.5A。在發生電源故障時，該器件的電源通路 (PowerPath™) 控制功能提供了反向隔離以及在輸入電源和備份電源之間的無縫切換。LTC4041 的典型應用包括穿越“斷電告警”電源、大電流穿越 3V–5V 不間斷電源 (UPS)、功率計、工業報警、服務器和固態驅動器。

LTC4041 包括一個采用外部 FET 的可選過壓保護 (OVP) 功能電路，能夠針對高于 60V 的輸入電壓為該 IC 提供保護。一個內部超級電容器平衡電路在每個超級電容器兩端保持相等的電壓，并將每個超級電容器的最大電壓限制在一個預定值。其可調輸入電流限制功能允許依靠電流受限電源工作，同時優先提供系統負載電流而不是電池充電電流。一個外部斷接開關在備份時將主輸入電源與系統隔離開來。該器件還包括輸入電流監視、輸入電源故障指示器和系統電源故障指示器。

LTC4041 采用扁平 (0.75mm) 24 引腳 4mm x 5mm QFN 封裝，背面金屬焊盤提供卓越的散熱性能。該器件的 E 級和 I 級版本均在–40℃ 至 125℃ 溫度范圍內工作。欲了解更多信息，請訪問www.analog.com/cn/LTC4041。

特性概要：LTC4041

2.5A 降壓型超級電容器充電器和 2.5A 升壓型備份電源
6.5A 開關用一節超級電容器或兩節串聯超級電容器實現 2.5A 備份
輸入電流限制優先提供負載電流而不是充電電流
輸入理想二極管在備份時隔離輸入
自動無縫切換至備份模式
內部超級電容器平衡器 (無外部電阻器)
可編程充電電流和充電電壓
輸入電源故障指示器
系統電源良好指示器
為>60V 器件提供 OVP 電路保護選項
恒定頻率運行
耐熱性能增強型 24 引腳 4mm x 5mm QFN 封裝

價格與供貨
