高度可編程超級時序控制器簡化多軌電源系統管理
2018-07-24 20:03:42 未知 |
Analog Devices, Inc.(ADI)宣布推出Power by Linear™ ADM1266 Super Sequencer®超級時序控制器，這是一款高度可編程器件，可對多達17個電源進行監控、時序控制和裕量調節。對于供電軌數量較多的情況，可用專有的雙線式器件間總線同步操作16個ADM1266。內置的時序控制引擎負責監控各電源故障檢測器、通用輸入/輸出和定時器，按用戶確定時序開啟和關閉電源。所有配置均通過直觀的ADI Power Studio圖形用戶界面實施，從而縮短了設計時間。ADM1266為管理網絡路由器、交換機、服務器和數據存儲系統中FPGA、ASIC和處理器板上的復雜電源系統提供了一種高度靈活且簡單的解決方案。

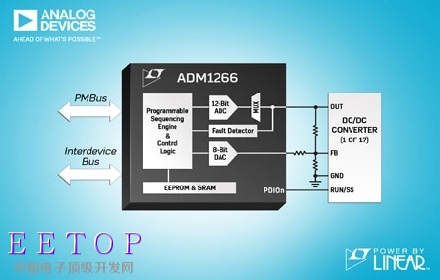

ADM1266集成一個模數轉換器(ADC)和9 個電壓輸出數模轉換器(DAC)，后者負責調節DC/DC轉換器的反饋節點或基準以實現閉環自動裕量調節系統。非易失性EEPROM負責根據時序控制引擎配置的指令，記錄電壓、時間和故障信息，從而加快故障調試。
ADM1266與ADI Power Studio軟件共同構成功能豐富的可配置狀態機，以滿足復雜的時序控制需求。斷點和黑匣子等內置調試功能與軟件設置向導相配合，可將開發和調試時間從幾天壓縮至幾小時。多個ADM1266之間的器件間總線確保這些器件如同單個器件一樣工作，提供直觀的設計過程。軟件負責處理所有復雜任務，支持17到257個供電軌，提供無縫的設計體驗。
ADM1266的額定工作溫度范圍為–40oC至85oC，采用64引腳9mm x 9mm LFCSP封裝。器件樣片和評估電路板可在線或從當地ADI銷售辦事處訂購。有關更多信息，請訪問：www.analog.com/cn/ADM1266。
特性概要：ADM1266
裕量調節、微調、時序控制、監視和監控電源
監視、時序控制和監控17個供電軌
ADM1266級聯后最多支持257個供電軌
級聯雙線式器件間總線
完全可編程的時序控制引擎
行業標準PMBus接口
EEPROM支持非易失性配置和黑盒故障記錄
主存儲器和備用存儲器
ADI Power Studio提供支持
用于電源輸出電壓回讀的12位ADC
用于電源電壓裕量調節的9 個電壓輸出8位DAC
用兩個3V–15V輸入中最高的輸入供電
16個PDIO和9個GPIO
價格與供貨
產品 | 量產供貨 | 千片批量的 | 封裝 |
ADM1266 | 現已供貨 | 每片$11.99 | 9mm x 9mm LFCSP-64 |
