EMC元件：額定電壓高達800 V DC的環形磁芯共模電感
2018-07-24 20:01:29 未知 |

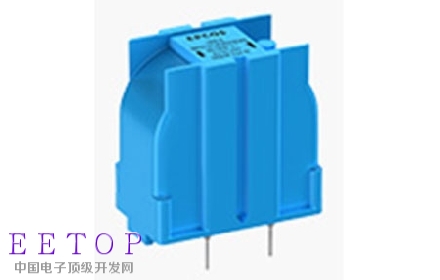

TDK株式會社推出新系列愛普科斯 (EPCOS) 環形磁芯共模電感- B82724J8*N040系列。新系列產品符合RoHS標準，可在高達800 V DC或250 V AC的額定電壓下連續工作，專為變頻器中的直流鏈路濾波而開發。相比于傳統型號，新系列扼流圈還具有出色的熱性能，即扼流圈具備大電感值，即使在高溫環境亦可在大電流條件下工作。
新系列產品的電感值范圍為0.5 mH至47 mH，額定電流為1.6 A至10 A，具體視電感而定。其無需降額使用的額定環境溫度為+ 70℃。對于對稱干擾的附加衰減，電力線扼流圈的雜散電感約為額定值的0.5％。該系列所有型號的尺寸均為18.5 mm x 31.3 mm x 33.2 mm，與標準B82724J*系列一樣，這意味著新系列電感可直接延用現有封裝。
新型環形磁芯共模電感采用符合UL 94 V-0標準的阻燃塑料制造，經IEC 60335-1第30章（灼熱絲和球壓試驗）認證。此外，其繞組完全灌封，適用于高污染環境。新型電感典型應用包括變頻器和電源等。
主要應用
變頻器和電源
主要特點和效益
額定電壓高達800 V DC，可用作直流鏈路濾波
具備大電感值和大額定電流，適用于高溫環境
