38VIN、10A 升壓型μModule 穩壓器非常適合驅動 LED
2018-07-04 17:05:46 未知 |

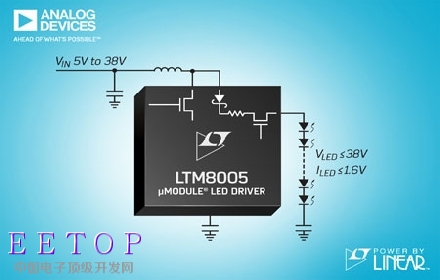

Analog Devices Inc. (ADI)宣布推出 Power by Linear™ LTM8005升壓型 DC/DC μModule® (電源模塊) 穩壓器，這是專為驅動 LED 而設計。LTM8005 將一個 DC/DC 控制器、電源開關、肖特基二極管和電流檢測電阻器置于一個 9mm x 11.25mm x 2.22mm BGA 封裝中。LTM8005 可在 5V 至 38V 的輸入電壓范圍內工作，并能在高達 38V 的輸出電壓下提供高至 1.6A 的穩定電流。采用了一個外部電感器，因而使得 LTM8005 能夠利用一個耦合電感器容易地配置在不同的操作模式，包括升壓、降壓-升壓、降壓和 SEPIC 拓撲。
查看 LTM8005 產品頁面、下載數據手冊、訂購樣片和評估板：www.analog.com/cn/LTM8005
高可靠性 H 級版本可在–40℃ 至 150℃溫度范圍內正常工作。寬輸入電壓范圍和 150℃ 的工作溫度使這款 μModule LED 驅動器非常適合汽車和工業照明應用。
工作頻率可在 100kHz 至 1MHz 范圍內調節，內置的擴展頻譜頻率調制改善了電磁兼容性性能。LED 的亮度可通過模擬 CTRL 引腳和利用調光范圍高達 3000:1 的 PWM 調光進行控制。LTM8005 擁有諸多安全特性，如輸出斷接短路保護、開路 LED 保護、可編程輸入電流限制、以及輸入和輸出電流報告。
LTM8005 的 E 和 I 級版本工作溫度范圍為 –40℃ 至 125℃，H級版本的工作溫度則高達 150℃。欲了解更多信息，請訪問www.analog.com/cn/LTM8005。
特性概要：LTM8005
寬輸入電壓范圍：5V 至 38V
40V、10A 內部電源開關
3000:1 True Color PWM™ 調光
用于 PWM 和輸出斷接的內部 40V 開關
內部擴展頻譜頻率調制
具 OPENLED 標記的開路 LED 保護
具 SHORTLED 標記的短路保護
輸入和輸出電流報告
9mm x 11.25mm x 2.22mm BGA 封裝
價格與供貨
產品 | 按生產量 | 千片批量的 | 封裝 |
LTM8005 | 現已供貨 | 每片 9.95 美元 | 9mm x 11.25mm x 2.22mm BGA 封裝 |
