LAPIS Semiconductor開發出最多支持多達14節串聯電池的鋰電池二次保護LSI“ML5232”
2016-03-24 22:09:25 未知ROHM集團旗下的LAPIS Semiconductor公司（藍碧石半導體）開發出業界 最多的支持14節串聯電池、支持電壓高達80V的鋰離子電池二次保護LSI“ML5232”， 本產品非常有助于實現電動自行車、蓄電系統、UPS等鋰離子電池系統的功能安全注1。
近年來，能量密度較高的鋰離子電池的應用激增，這就要求鋰離子電池必須符合保障人身財產安全的功能安全標準，并具有更高的可靠性。此外，雖然鋰離子電池必須采取應對過充電和過放電的措施，但隨著應用范圍擴大，社會要求其確保更高的可靠性，作為以防萬一的對策，使用二次保護LSI的應用日益增加。

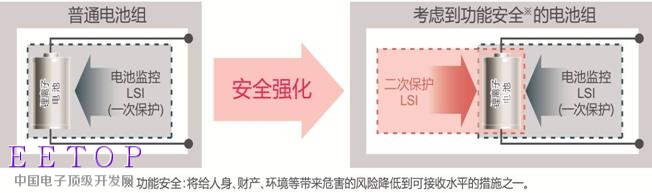

一直以來，藍碧石半導體一直致力于電池監控LSI的開發，為了滿足這些社會需求，開始擴充二次保護注2LSI的產品陣容。二次保護LSI是指在鋰離子電池監控系統中搭載的電池監控LSI端的系統發生故障無法工作時發揮保護作用，預防鋰離子電池事故。

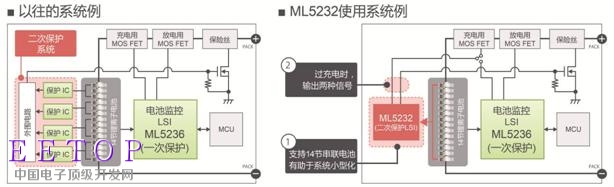

此次開發的“ML5232”，最多可檢測14節串聯電池，與傳統的適用于4節串聯的二次保護LSI相比，零部件數量顯著減少，并實現了電路的簡化。以往為實現鋰離子電池的二次保護，需要多個二次保護LSI及其外圍電路，而如今這些僅需一枚“ML5232”即可替代。不僅如此，本產品還搭載兩種保護信號，一旦檢測到過充電立即切斷保險絲，同時關閉充電控制用MOS FET，這些功能進一步提高了系統的可靠性。
現在，該產品的樣品正在出售中，預計于2016年9月開始在藍碧石半導體宮崎（宮崎市）工廠投入量產并批量供貨。另外，藍碧石具備完善的支持體制，用戶只需登錄藍碧石官網即可利用各種手冊和工具等。

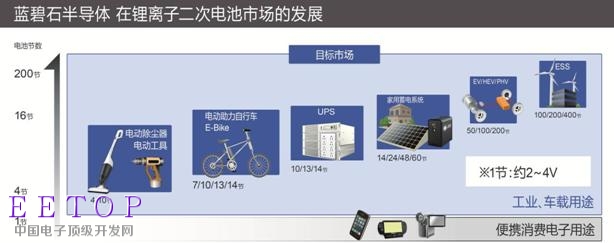

今后，藍碧石半導體還會通過多節串聯電池結構的鋰離子電池監控LSI，不斷滿足工業設備市場的高電壓電池監控系統的需求。
＜新產品特點＞
1、支持業界最多的14節電池串聯連接，系統安裝面積縮減約50%
以往，電池二次保護LSI只能用于4節或5節串聯，而“ML5232”通過發揮混合信號電路和高耐壓工藝優勢， 可支持多達14節串聯的鋰離子電池監控系統。由此，零部件數量得以顯著減少，安裝面積也僅為以往的50%，非常有助于系統的進一步小型化。此外，本產品還可用來構建高電壓系統，在更廣泛的應用領域實現了平臺共享。
2、搭載藍碧石獨有的兩種過充電檢測時的保護信號
當鋰離子電池監控系統所搭載的一次保護LSI端的系統出現故障無法發揮保護作用時，本LSI立刻發出保護 信號。“ML5232”搭載了Nch開漏型和CMOS型兩種切斷充電路徑的輸出引腳，在檢測到過充電時切斷保險絲的 同時，還能關閉充電控制用MOS FET，進一步提高了系統可靠性。
【銷售計劃】
-產品名 ML5232
-樣品出售時間 樣品出售中
-樣品價格（參考價） 700日元（不含稅）
-預計量產銷售時間 2016年9月開始
【應用領域】
電動自行車、蓄電系統、不間斷電源裝置（UPS）
【規格】
項目 | 規格 |
支持電池節數 | 最多14節串聯電池 （通過在各節電池之間進行短路，同樣適用于14節以下） |
電壓檢測精度 | 過充電檢測電壓4.35V ±20mV(max) 過充電解除電壓3.9V ±30mV(max) |
內置檢測延遲定時器 | 過充電檢測延遲時間2秒 過充電解除延遲時間0.2秒 |
過充電檢測輸出 | 搭載 過充電檢測輸出引腳（2種）：Nch開漏引腳/CMOS輸出引腳 過充電檢測輸出的外部控制引腳 |
檢測電壓、檢測延遲時間 | 掩膜選項 |
消耗電流 | 正常工作時2.5μA(Typ.值) |
工作電源電壓 | ＋7～＋80V |
工作溫度 | -40～105℃ |
封裝 | 20引腳TSSOP（6.6mm X 6.4mm） |
＜術語解說＞
・注1 功能安全
系統或設備發生故障或無法運行時，為防止其陷入功能失效狀態而施行的安全措施之一。實現功能安全的標準包括JIS C 0508、IEC61508。
・注2 二次保護
為防止鋰離子電池一次保護失效而通過電池監控LSI、MCU等進行的二次保護。
