ROHM開發出USB Type－C Power Delivery控制器IC

2015-09-17 20:58:34 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

全球知名半導體制造商ROHM開發出在連接信息設備與周邊設備的USB Type-C連接器^*1)中實現“USB Power Delivery（以下稱“USBPD”）”的供受電控制器IC“BM92TxxMWV系列”。

“BM92TxxMWV系列”支持最新的USB Type-C標準Rev1.1和USBPD標準Rev2.0，在以往僅可支持7.5W以內供電的USB　Type-C設備間，可實現高達100W（20V / 5A）的供受電。因此，即使是筆記本電腦和TV等需要較大功率的設備，也可通過USB端子供電來驅動。同時，在智能手機和平板電腦等USB端子的傳統用途中，還可實現比以往高約4倍以上的快速充電。

另外，還支持可通過USB通信信號線傳輸視頻信號的Alternate-Mode控制，且無需視頻專用端口，因此可在供電的同時傳輸視頻信號等，非常有助于構筑更加便利的環境。

本產品預計從2015年9月份開始出售樣品（2,000日元/個：不含稅），從2015年12月份開始投入量產。前期工序的生產基地為ROHM濱松株式會社（濱松市），后期工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。

＜背景＞

近年來，全世界眾多地區均在倡議減少工業廢棄物，可在全世界所有電子設備中通用的充電器和通信連接器等成為必然趨勢。

在這種背景下，USB標準協會“USB Implementers Forum, Inc.^*2)”在致力于普及連接器標準“USB Type-C”的同時，非常關注功率擴展標準“USBPD”。USB端子已經在全球的電子設備中廣為使用，只要增大USB端子可供受電的功率，即可在眾多電子設備中實現同時進行數據傳輸和大功率供受電的通用接口。

通過發布小型且可支持正反插的USB Type-C標準和可使兼容設備增大的USBPD標準，有望飛躍性提高接口的通用化速度。ROHM利用先進的BiCDMOS工藝和電路技術優勢，一直致力于有助減少工業廢棄物和構建更加便利的環境的USBPD控制器IC的開發。

＜特點＞

1．通過USB Type-C連接器，可實現高達100W的供受電

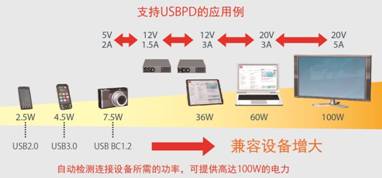

支持從7.5W（5V/1.5A）到高達100W（20V / 5A）的任意電壓和電流設定，可自動運行USB Type-C連接器所連接的電子設備間的供受電協議，可選擇最佳的供受電規格。另外，可雙向供電與受電，還可更換供電端與受電端。

在智能手機和平板電腦等無需較大功率驅動的設備中，可調整充電功率，比如36W（12V/3A）時可實現比以往產品高4倍以上（與5V/1.5A的USB BC1.2比較）的快速充電。

2．支持無需視頻專用端子的Alternate-Mode

還支持可傳輸視頻信號的Alternate-Mode控制，無需再搭載以往在筆記本電腦等電子設備中必須的視頻專用端子，僅通過USB端子即可進行數據傳輸、供電受電、視頻信號傳輸，使環境構筑更加簡單方便。

3．業界最少級別的元器件數量，可系統安裝（ROHM新產品的特點）

利用ROHM先進的0.13μm BiCDMOS微細工藝、高耐壓工藝和電路技術優勢，實現了產品的小型化與功能優化。可減少供受電控制用的附帶電源和FET等零部件。與一般系統相比，可減少包括外置電源IC在內的零部件數量達20個以上。

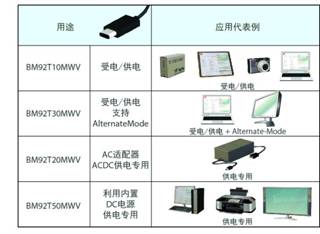

＜產品陣容＞
