ADI推出帶24位轉換器內核的高度集成模擬前端
2015-07-28 21:48:31 未知Analog Devices, Inc.，全球領先的高性能信號處理解決方案供應商，推出了兩款模擬前端(AFE)器件，集成24位Σ-Δ型轉換器內核，具有業界最佳的低功耗、低噪聲和信號鏈集成度綜合性能。 AD7124-4和AD7124-8 AFE可直接連接所有標準工業信號源和傳感器輸入，而功率要求卻比同類器件降低40%。 其一流的功耗性能適合新型AFE，可用于一系列工業和儀器儀表應用，包括低功耗便攜式設備。 AD7124-4（4個差分和7個偽差分輸入）和AD7124-8 AFE（8個差分和15個偽差分輸入）的高集成度可輕松靈活地支持多種類型的傳感器輸入，包括電阻溫度檢測器、熱電偶、電壓/電流輸入和電流電橋，從而在簡化設計架構的同時縮短設計周期。 新型AFE具有同類產品中最高的系統通道密度，可讓設計人 員縮小PCB尺寸，或在同樣的電路板面積中將節省的空間用于擴充監控和連接功能。

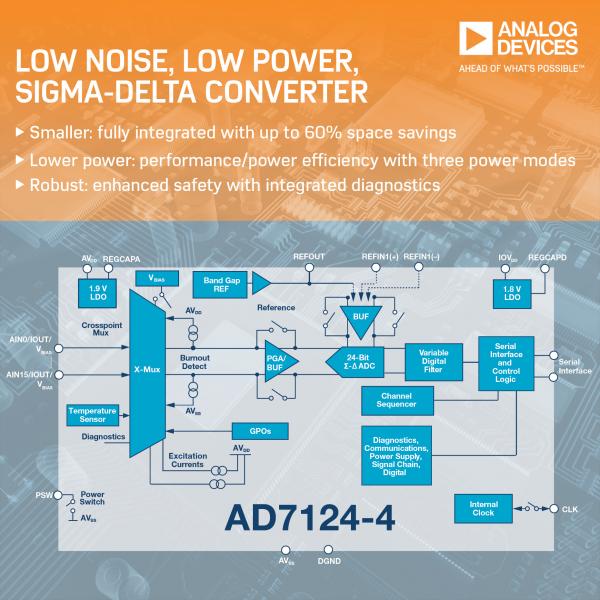

AD7124-4和AD7124-8集成完整的信號鏈，在單芯片中內置了24位Σ-Δ型ADC、可編程增益放大器(PGA)、精密基準電壓源、基準電壓緩沖器、電流源、溫度傳感器以及激勵源。 集成的診斷功能支持SIL兼容性，降低了對分立式診斷元件的需求，節省了寶貴的PCB面積。
AD7124-4和AD7124-8提供三種用戶可選的功耗模式，讓系統設計人員能夠針對所需的噪聲性能優化吞吐速率。 在最低功耗模式下(255 μA)，轉換器在低采樣速率時具有21.7位無噪聲分辨率。 用戶可選的功耗模式允許可編程邏輯控制器、過程控制器、傳輸系統以及其他工業與儀器設備的設計人員通過精確匹配各使用情形的功耗/性能要求開發單個平臺。
AD7124-4/AD7124-8特性
均方根噪聲（增益=128） 255 μA典型值（24 nV rms，1.17 Hz），低功率模式 355 μA典型值（20 nV rms，2.34 Hz），中功率模式 930 μA典型值（23 nV rms，9.4 Hz），全功率模式 輸出數據速率： 9.38 sps至19,200 sps（全功率模式） 2.34 sps至4,800 sps（中功率模式） 1.17 sps至2,400 sps（低功率模式） 用于增益的軌到軌模擬輸入 10 ppm/°C集成式2.5 V緩沖基準電壓源(AD7124-4) 靈活且各通道獨立的可編程數字濾波器 用于同步50 Hz和60 Hz抑制的增強型濾波器 片內診斷 工作溫度范圍：−40°C至+105°C產品 | 描述 | 千片訂量報價 | 封裝 | 供貨 |
AD7124-4 | 4路差分/7路偽差分 輸入 | 5.32美元/片 | 5mm x 5 mm 32引腳LFCSP 24引腳TSSOP | 現在 |
AD7124-8 | 8路差分/15路偽差分 輸入 | 5.84美元/片 | 5mm x 5 mm 32引腳LFCSP | 現在 |
EVAL-AD7124-4SDZ | 評估板 | 59.00美元/片 | 現在 | |
EVAL-SDP-CB1Z | 評估控制板SDP | 99.00美元/片 | 現在 |
針對低功耗數字隔離要求，推薦使用ADuM1441微功耗四通道數字隔離器。
