OPC 120讀碼器：含創新偏振濾光器技術，可讀取反射表面
2015-06-16 20:59:35 未知視覺傳感器如今可成為高度復雜的系統，例如新的OPC 120系列讀碼器可讀取一維和二維 條碼。除了其功能、緊湊的設計和高速讀取外，該設備的特殊性能還包括新增的可讀取高光 材料的偏振濾光器和PROFINET連接。

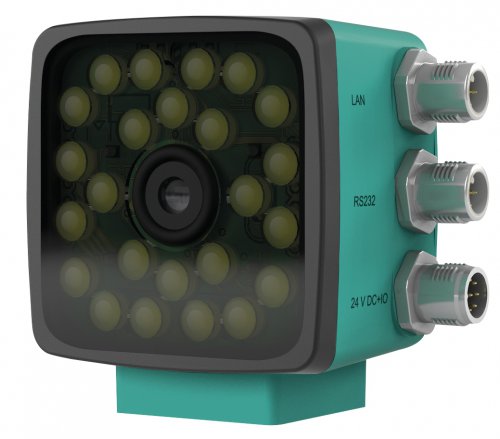

圖解：OPC120P——可靠地讀取反光表面
采用OPC120系列讀碼器，倍加福可為檢測和解碼一維和二維代碼，如條形碼和二維碼提供固定的讀碼器。其外殼的寬和高分別只有70毫米，深54毫米，但容納了一個CMOS成像器、LED閃光燈和一個控制接口。該讀碼器能讀取正在使用的碼制，目前有兩個版本。OPC120W價格實惠，可用于對正常讀取速度有要求的諸多標準任務。相比之下，OPC120P采用“高端”設計，讀碼速度達100次/秒，條碼移動速度達10米/秒。
創新的偏振濾光器技術可消除反射光
光學傳感器的典型劣勢是它們會受到不利反射光的影響，這些光可能來自于外部或相機本身。正常情況下，能完全防止反射光的可能性微乎其微，因為它們取決于多種因素，包括讀碼器的讀取角度、光源的角度，以及含讀取代碼的表面的結構和方向。由反光材料制成的圓形、彎曲或圓柱形物體，如滾珠軸承或金屬管上的條碼讀取起來較為困難，因為單次讀取時會產生多種讀取角度。
倍加福的開發人員已為OPC120P配備了獨特的偏振濾光器技術，防止類似場景中讀取錯誤的情況發生。這種技術消除了不利反射光，并能實現更可靠的讀取，即使是代碼位于反光表面，如金屬、塑料和印刷電路板或膠片上。
圖片：可靠地讀取印刷電路板
無需重調焦距或變更參數
70-180毫米超大的讀取范圍顯著提升了視覺傳感器的效率和靈活性。OPC120P可讀取反光表面及不同距離的代碼，無需重調機械或變更參數。此外，它無需輔助性側面照明或可調鏡頭，而其它讀碼器在遇到挑戰性的情況時通常需要。
除了檢測一維和二維代碼外，該讀碼器還能檢測有無可變紋理和靜態圖形。這一功能確保了可變結構，如食品包裝上的使用期限和生產日期是否位于預定義的點上。商標檢測可檢測和檢查固定特征，如公司商標。讀碼器還能采集多張圖像來讀取無法在一張圖像中顯示的長尺寸代碼。該裝置可自動結合六張連續圖像，輕松解碼超長代碼或圓形物體上的代碼。
在一個應用中讀取多個代碼的情況已司空見慣。OPC120可在一張采集圖像中讀取四個代碼。該裝置不僅能讀碼還能處理多達四個任務，如在采集的單張圖像中檢測有無代碼及檢測商標。
圖片：可在采集的單張圖像中最多讀取四個代碼
含集成開關的PROFINET連接
OPC120擁有所有主要的接口，因此能輕松集成到設備和機械中。這些接口包括RS232、數字輸入/輸出，旋轉編碼器或觸發傳感器的接口選項，以太網TCP/IP以及新增的“PROFINET”接口。工業以太網支持100 Mbit/s的傳輸速率，并符合A級PROFINET IO實時一致性要求。開發人員還集成一個雙端口開關，作為直接連接下一臺PROFINET設備的理想解決方案。這形成了網絡線性拓撲結構，無需額外的耦合或開關。視覺傳感器所有配置的設置均可以通過PROFINET來實現，而Vision Configurator Windows軟件可作為參數化前臺。該讀碼器的其它選項包括訪問故障模式內存、輸出代碼質量、操控和格式化生成的字符串。
