Kistler的maXYmos NC系統為機電數控壓裝系統設立了新標準

2015-03-11 21:13:06 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

3月9日- 11日Kistler參展SIAF 2015，將展出新的壓裝監控系統, 包括maXYmos NC，IndraDrive伺服放大器和功能強大的NC壓裝模塊。新開發的maXYmos NC系統監測和控制連接過程。配備一個直觀觸摸顯示器，新系統的操作特別便利，此外系統集成的內置順序控制對非常復雜的連接過程具有高度的靈活性。

過程控制更簡便

Kistler的maXYmos系列XY監控儀可使客戶查看和評估生產過程 – 集成的過程控制方式可實現過程的一致性，從而保證質量最大化。系統同時監控測量XY曲線，而這兩個被測變量之間存在一定的關系。由壓裝軸承生成的力 – 位移曲線是一個很好的例子。maXYmos產品范圍的進一步開發，maXYmos NC(數控)系統可控制和監測伺服壓裝系統。這類數控壓裝系統主要用于汽車和各種制造過程，如齒輪箱、電機、底盤或泵的裝配。maXYmos NC和壓裝模塊及伺服控制器的組合可評估和記錄連接和壓裝過程的XY曲線。根據測量曲線的形式 – 每個生產和在線組裝的階段 – 甚至是整個生產過程 – 都可通過SERCOS III實時監控和操作。由此可以通過最高重復精度獲得最佳節拍。隨著制造設備可用性的提高，意外停機時間大為減少，進而增加了制造過程的生產率。

click here to download full resolution image

click here to download full resolution image

圖1：maXYmos系列的統一工作原理具有用戶界面友好、直觀、易操作的優點。maXYmos NC適合為機電數控壓裝系統提供快速操作和支持。

為客戶提高靈活性

集成的順序控制(順序器模式)無需昂貴的外部PLC編程即可控制過程。事實上，程序是通過使用觸摸屏的直觀用戶界面快速、簡便地設置。通過預定義255個單元的獨立順序選項，共可存儲128個程序。因此即使是高度復雜的過程也可以簡單、高效地說明。這類過程通過相互關聯的兩個測量變量的曲線模式評估，以好(OK)或壞(NOK)結果表示。為此，每個程序可以設定10個評估窗口。過程偏差能可靠識別，復雜的過程順序可以調整和控制。此外，新的分屏顯示功能使得同一臺監控儀可以顯示和比較不同的裝配過程。

click here to download full resolution image

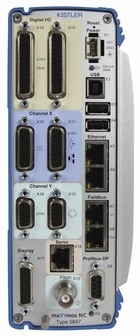

圖2：通過軟件設置信號接口時可以清晰圖示測量和評估模塊(MEM)上的對應接口位置。所有標準接口都連續可用，確保對傳感器或總線類型變化要求的靈活性，同時具有備件庫存方面的明顯優勢。

簡單集成、直觀操作

maXYmos監視儀靈活的機箱設計概念可簡便地集成現有或新開發的系統。maXYmos NC包含兩個組件，測量和評估模塊(MEM)以及顯示模塊(DIM)。這兩個組件及可以單獨安裝也可以作為緊湊組合單元。此外，8個壓裝過程可在同一個顯示器上顯示。安裝過程保證最高的靈活性，同時節省空間, 體現出最佳成本效益。此外，通過軟件設置信號接口時可以清晰圖示測量和評估模塊(MEM)上的對應接口位置。最常見的接口如內置PROFIBUS, PROFINET, EtherNet/IP和EtherCAT都已集成并可通過觸摸屏上的菜單選擇。用戶可以根據相關傳感器或總線類型的改變而更新設置。此外MEM開發的標準化使備件成本最低。

Kistler將于2015年3月9日-11日在廣州的SIAF展會上展示maXYmos NC，Kistler展臺位于5.2館C01展位
