Linear推出高溫級RF肖特基峰值功率檢測器LTC5564H
2015-03-05 20:27:38 本站原創 |
Linear推出高溫級 RF 肖特基峰值功率檢測器 LTC5564H，該器件在 600MHz 至 15GHz 頻率范圍內工作，可從脈沖 RF 信號產生 7ns 超快檢測響應時間。此外，該器件具內置快速可閉鎖比較器，總的檢測和傳播延遲時間為 9ns。
LTC5564H 的快速響應時間允許實現很多其他響應時間較慢的器件無法支持的新型 RF 及微波應用。例如，該器件可檢測諸如快速雷達脈沖等想要的信號、準確地調節 RF 功率放大器的功率值、以及支持包絡跟蹤和頻譜分析。此外，該器件還可檢測不想要的信號，例如 RF PA 過驅動、故障情況以及激起干擾的無線電信號。由于該器件能夠承受高溫，所以增強了嚴酷工作環境所需應用的可用性和耐久性，例如蜂窩基站中通常運行效率較低且產生大量熱量的大功率 PA 放大器、汽車引擎、暴露于極端溫度情況下的飛機和無線基礎設施設備等應用。
LTC5564H 準確地測量 -24dBm 至 16dBm 的 RF 輸入信號電平。該器件具有一個可編程增益輸出放大器，該放大器擁有 4 種利用兩個二進制加權邏輯輸入引腳進行數字控制的增益設置。這在測量低電平信號時可確保靈敏度得到改善。此外，輸出放大器的帶寬可解調高達 75MHz 的 RF 調制信號的包絡。
LTC5564H 的內置快速比較器門限電壓是用戶可設定的，從而能夠?yàn)闄z測特定 RF 功率值提供靈活的跳變點。通過加上一個閉鎖使能輸入，可以鎖定其輸出，因此允許快速捕獲持續時間短的單次事件信號或故障情況。同類最佳的性能在定時測量中可提供前所未有的速度，在嚴酷工作環境中的 RF / PA 及微波系統中，可在故障檢測及 RF 功率測量時提供快速響應。
LTC5564H 可用單一 3.3V 或 5V 電源供電。正常工作時吸取 44mA 電流。H 級器件規定在 –40°C 至 125°C 的外殼工作溫度范圍內工作，在溫度范圍內經過 100% 測試。LTC5564H 的千片批購價為每片 3.44 美元，已開始批量供貨。工業溫度級版本也已開始供貨，規定在 –40°C 至 105°C 的溫度范圍內工作。LTC5564H 采用小型 3mm x 3mm 16 引腳 QFN 封裝。如需更多信息，請登錄 www.linear.com.cn/product/LTC5564。

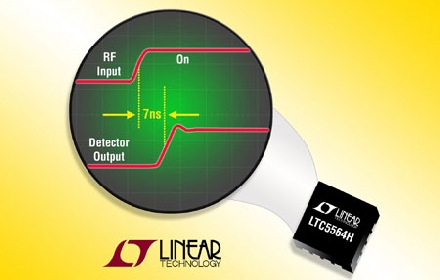

照片說明：超快 15GHz RF 功率檢波器支持 125oC 工作
性能概要：LTC5564H
·工作頻率范圍 600MHz 至 15GHz
·工作溫度 (外殼) –40°C 至 125°C
·超快檢測器響應時間 7ns
·內置快速比較器 9ns
·動態范圍 40dB
·RF 輸入功率范圍 -24dBm 至 16dBm
·小型封裝 3mm x 3mm QFN
