Molex為電源連接器系統添加2至6電路線束連接器組件

2015-02-04 20:20:05 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

2015 年1月28日,Molex 公司宣布為 EXTreme Guardian電源連接器系統添加 2、3、4、5 和 6 電路線束連接器組件。這些新型組件包含非包覆自鎖電纜插座外殼、端子定位組件掛鉤 (TPA)，以及可自鎖立式和直角插頭，為電源制造提供更多的選項來滿足計算和通信市場上對高功率密度的設計需求。該系統可在極小的形狀系數下可以提供每刀片 80.0A 的功率（每英寸 185.0A），同時可實現電磁干擾 (EMI) 以及射頻 (RFI) 的屏蔽功能。

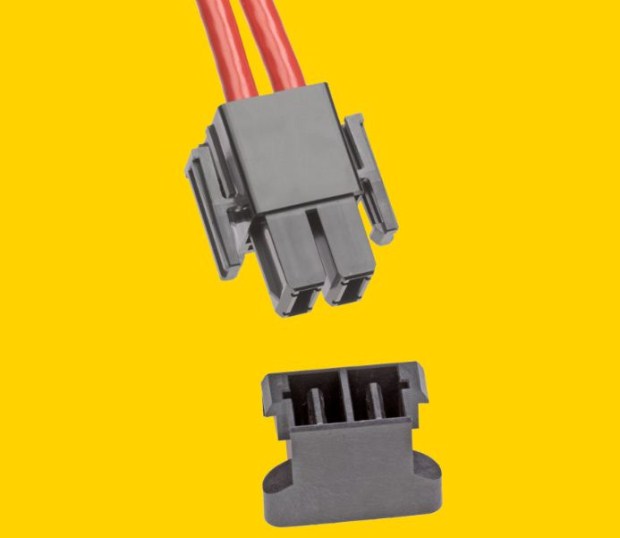

Molex為電源連接器系統添加2至6電路線束連接器組件

Molex 全球產品經理 Jeff Torres 表示 :“對計算能力不斷增長的需求，使制造商承受著越來越大的壓力來提供更高的功率。同時，對可靠的高冗余電源的要求，需要子組件占用越來越少的物理空間。EXTreme Guardian 解決方案的設計可以滿足這些挑戰的要求，通過滿足當今網絡與數據通信設備對高功率的要求，同時實現 11.00mm 的極小的中線間距，與傳統的電源相比可以大幅度減小印刷電路板的尺寸。”

EXTreme Guardian 解決方案已通過 UL 和 CSA 認證，能夠處理高達600V的電壓，支持高電壓，而可能的壓降與 I2R（不可逆耗散功率）損耗可以保持在最低程度。該產品具有嵌壁式的凹入端子，并提供四個層面接插 (FMLB) 功能，可以實現電源單元的熱交換功能，縮短網絡停機時間。印刷電路板接頭使用定位掛鉤，可在電路板上對連接器進行精確的通孔定位，并可提供包括通孔焊接與壓配合在內的附加的制造方案。線束壓接端子可接受 10、8、12/12 或 6 AWG 的電線，通過端子定位組件 (TPA) 選項可以將端子退出問題降至最低程度，而整體式插鎖則可以牢牢固定住線纜，免于意外斷開。
