FTDI Chip發布支持用電容性觸控技術開發HMI的EVE平臺
2014-12-16 20:36:41 本站原創 |
FTDI Chip 已經進一步擴大其支持屢獲殊榮的嵌入式視頻引擎（EVE）技術的開發模塊產品組合，由于EVE技術創新的面向?qū)ο螅╫bject-oriented）的方法，使其有助于實現革命性的人機界面（HMI）設計。這些最新EVE平臺的目標是采用電容式觸控技術創建智能顯示系統，并且可使用FTDI Chip今年早些時候發布的FT801 EVE芯片來設計實現。兩個全新模塊的觸摸屏可支持1至5個獨立的觸摸點（因此允許確定各種不同的手勢、旋轉、滑動、捏合、縮放等）。兩個模塊可以通過自身的2.1mm電源插孔、USB Micro-B端口或SPI主機連接器的5V電壓供電。此外，它們還可以通過其I2C接口連接到一個3.3V電源。

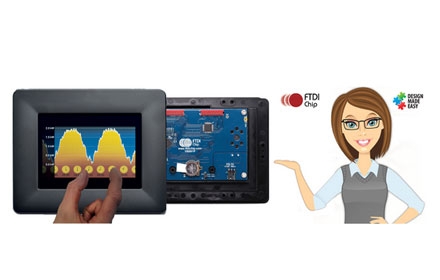

VM801B（其中B指基本型）是一款緊湊（106.7mmX68.6mm）的開發模塊，可提供5英寸或4.3英寸顯示器的選擇，外加一個集成的投射式電容性觸摸屏和一個合身的塑料邊框（可選黑色或珍珠色）。在該模塊中還包括有音頻功率放大器、一個微型揚聲器和一個實時時鐘（RTC）。
VM801P（其中P表示加強型）與VM801B具有完全相同的尺寸格式以及所有相同的功能，但最重要的是VM801P擁有一個內置的基于閃存的微控制器ATMEGA328P。該微控制器（工作在16MHz）可以處理所有必要的數據，意味著此模塊可作為一個完全集成的、獨立的顯示系統，并與Arduino開源生態系統兼容。VM801P模塊具有一套全面的Arduino程序庫，其Micro-SD卡插槽可用于存儲應用程序的數據。一個存儲有實用應用案例的4GB SD卡可與模塊一起提供，能夠使工程師馬上開始他們的HMI設計。最近發布的加強型主板子卡也可以在開發時利用，從而擴大了工程師們所擁有的設計資源。
兩個全新模塊集成有開拓性的EVE技術，可滿足顯示、音頻和觸摸等功能要求。因?yàn)镋VE技術把圖像、字體、聲音等視為對象，不再需要傳統智能顯示解決方案必需的大容量閃存、幀緩沖器和單獨的音頻/觸摸控制器，從而降低了物料成本，減少了所需要的電路板面積，并縮短了開發時間。
FTDI Chip首席執行官 Fred Dart評論說：“我們的EVE平臺已經證明對工程師非常具有吸引力，可使他們利用最少量的額外資源快速完成復雜的人機界面原型設計。有了這兩款新產品，并利用它們提供的更強大的功能和多點觸控操作，現在可以充分利用電容性觸摸屏進行設計。VM801B基本型和VM801P加強型互相補充，可以由此充分展示Arduino非凡的受歡迎程度”
欲了解更多信息，請?jiān)L問：
www.ftdichip.com/Support/Documents/DataSheets/Modules/DS_VM801B.pdf
www.ftdichip.com/Support/Documents/DataSheets/Modules/DS_VM801PXXA.pdf
