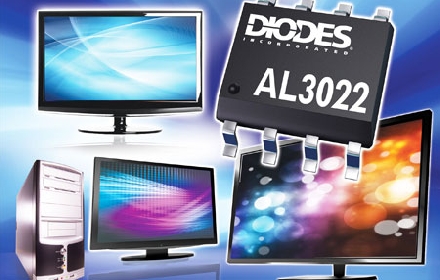

Diodes推出具有外部補償功能的恒定頻率電壓模式升壓控制器AL3022
2014-12-08 19:45:55 本站原創 |
Diodes公司 (Diodes Incorporated) 推出具有外部補償功能的恒定頻率電壓模式升壓控制器AL3022，有效滿足電視和顯示屏制造商對優性價比LED背光驅動解決方案的需求。該高度集成的器件采用了占位面積小的SO-8封裝，大幅減少系統設計所需的外部元件數量。
新控制器在140kHz的固定開關頻率下工作，可處理高達60W的輸出功率，適合14吋到42吋寬廣液晶顯示屏尺寸范圍的設計。這款器件利用200mV的電壓參考盡量降低損耗，從而在多個情況下提升系統效率。
AL3022提供精準的線路和負載調節，能夠支持脈沖寬度調制 (PWM) 及模擬LED燈串調光控制法。器件通過采用至少100Hz的外部控制信號來進行PWM調光；模擬調光則利用從0.8V到2.4V的直流信號來觸發。
為了提升整體系統可靠性，這款控制器配備完善的集成保護功能，包括欠壓閉鎖、過壓、過流和超溫保護電路，以及輸出對地短路保護。
新器件的應用技術支持包括數據手冊、設計說明、LED外部元件計算器。同時，AL3022EV1評估板適用于合資格客戶。
