ADI推出最新快速原型制作套件AD-FMCDAQ2-EBZ
2014-11-18 21:30:33 本站原創 |
ADI推出一款快速原型制作套件，其可簡化寬動態范圍GSPA數據轉換器到FPGA（現場可編程門陣列）的連接。 數字和模擬設計人員可以采用快速原型制作套件AD-FMCDAQ2-EBZ，在主要的FPGA平臺（包括Xilinx的UltraScale FPGA，以及Zynq用于雷達、儀器儀表、無線電和其它數據采集應用的所有可編程SoC器件）上快速地對高速JEDEC JESD204B SerDes（串行器/解串器）GSPA數據轉換器對FPGA接口進行原型制作。 觀看有關AD-FMCDAQ2-EBZ快速原型制作套件的視頻： http://videos.analog.com/video/3860185314001/AD-FMCDAQ2-EBZRF-DAQFMC/
Xilinx公司DSP解決方案高級經理Tom Hill表示：“AD-FMCDAQ2-EBZ FMC模塊為Xilinx客戶提供高達2 GHz的可用模擬帶寬以及JESD204B接口，以快速地對各種寬帶RF應用進行原型制作，這些應用需要Xilinx UltraScale FPGA和Zynq所有可編程SoC器件的高DSP性能， 因此，Xilinx選擇該模塊用于我們即將推出的Kintex UltraScale DSP套件。”
AD-FMCDAQ2-EBZ是采用FMC外形的原型制作系統，用于驗證硬件和處理算法，以及快速地從原型制作轉至量產，以縮短設計寬帶RF信號處理系統的時間并降低風險。 其性能、帶寬和集成功能使設計人員可在比以往更寬的帶寬范圍和擁堵的RF環境中更好地實現信號采集，并且實現業界最佳的動態范圍和噪聲性能。
AD-FMCDAQ2-EBZ提供經測試的參考設計，包括超高速數據轉換器、驅動放大器、時鐘和電源管理IC。 另外附帶HDL（硬件描述語言）代碼、設備驅動器、眼分析工具，以及ADI在線技術支持社區EngineerZone™的在線支持。
·了解有關AD-FMCDAQ2-EBZ快速原型制作套件的更多信息并訂購： http://www.analog.com/zh/pr1118/eval-ad-fmcdaq2-ebz
·下載快速原型制作軟件：
http://wiki.analog.com/resources/eval/user-guides/ad-fmcdaq2-ebz/hardware/functional_overview
·下載原理圖、匯編和構建文件： http://wiki.analog.com/resources/eval/user-guides/ad-fmcdaq2-ebz/hardware
·閱讀AD-FMCDAQ-EBZ用戶指南： http://wiki.analog.com/resources/eval/user-guides/ad-fmcdaq2-ebz
·讓ADI中文技術論壇EngineerZone™上的ADI工程師給您答疑解惑： https://ezchina.analog.com/welcome
·更多有關產品信息，請致電亞洲技術支持中心：400 6100 006, 或發送郵件至 china.support@analog.com， 也可點擊ADI官方微博http://weibo.com/analogdevices，或通過手機登錄m. analog.com 或 www.analog.com了解最新產品等信息。
·更多ADI產品及應用視頻，請訪問：http://videos.analog.com/category/chinese/

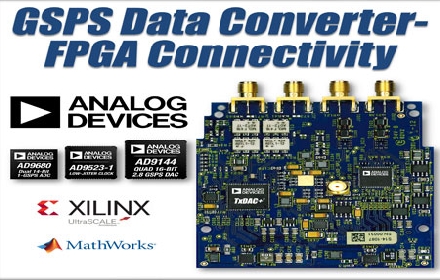

關于AD-FMCDAQ2-EBZ快速原型制作套件
AD-FMCDAQ2-EBZ快速原型制作套件包括片內雙通道、14位、1 GSPS模數轉換器AD9680。 該模數轉換器進行1 GHz輸入轉換時，可實現80 dBc無雜散動態范圍(SFDR)性能和61.4 dBFS信噪比(SNR)，同時每通道總功耗為1.65 W。
套件中的DAC是四通道、16位、2.8 GSPS AD9144，其中兩個通道可片內訪問。 其SFDR為82 dBc，最高采樣速率達2.8 GSPS，可以生成高達奈奎斯特頻率的多載波。
AD9523-1低抖動時鐘發生器提供低功耗、多路輸出時鐘分配功能，具有低抖動性能，還配有片內PLL、VCO和兩個VCO分頻器。
報價與供貨
產品 | 供貨 | 報價 |
AD-FMCDAQ2-EBZ快速原型制作套件 | 現在 | 1,495美元 |
