大聯大品佳集團推出基于Infineon的LED調光室內照明方案
2014-11-13 20:00:33 本站原創大聯大控股宣布，其旗下品佳推出基于Infineon ICL8002G的LED調光室內照明方案。
大聯大品佳代理的英飛凌的ICL8002G的高能效可調光LED驅動系統具備業界一流的能效、精確穩定的PWM調光和高集成度，外圍器件少。通過輕松擴展，該方案可支持不同類型的調光，如三端雙向可控硅開關調光、1-10V調光以及數字可尋址照明接口（DALI）調光等，是符合LED照明設計要求的靈活選項。優于當前相關規范的要求，可滿足未來更加嚴格的規范要求。
方案簡介
英飛凌可調光LED照明驅動芯片ICL8002G，離線式準諧振高效率PWM控制器，適用于反激式隔離和降壓式非隔離架構方案設計?，F(xiàn)有12W可調光降壓式非隔離演示方案，具有低成本、體積小、高效率、高功率因數等特性。
主要優勢特點
• 調光器兼容性高，無閃爍，調光曲線平滑
• 非隔離拓?fù)湓O(shè)計，輸入電壓Vs = 120VAC
• 高效率> 85%
• 低方案成本
• 高功率因數> 0.95
• 體積小（12W方案尺寸40x20x25mm)
• 集成完整保護功能
• 高壓啟動供電及數字式軟啟動

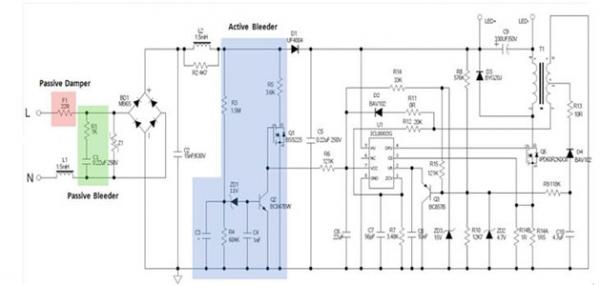

圖示1-方案原理圖
原理圖部件解析:
• F1（Passive Damper)用于抑制震蕩和防止浪涌電流
• R1 & C1（Passive Bleeder) 和R5，Q1（active Bleeder)用于維持調光器處于開通狀態在低切相角位時。

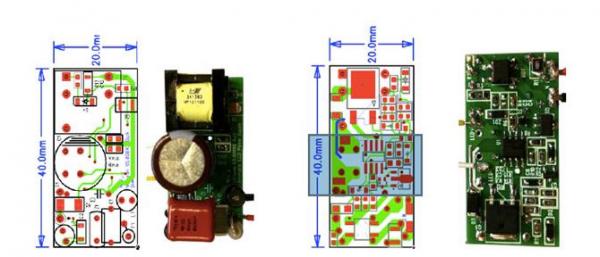

圖示2-演示板
