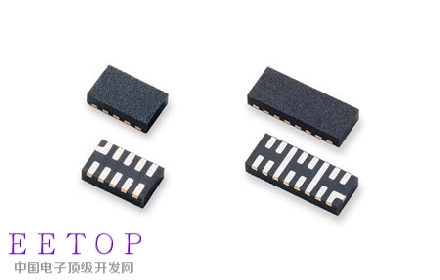

Littelfuse公司作為全球領先的電路保護方案供應商，日前宣布推出了低電容瞬態抑制二極管陣列，該產品專為保護可能經歷破壞性靜電放電 （ESD）的電子設備進行了優化。 SP814x系列瞬態抑制二極管陣列（SPA®二極管）集成了四或六個超低電容軌到軌二極管通道以及額外的齊納二極管，可安全地吸收高于IEC61000-4-2國際標準規定的最高級別（±8kV接觸放電）的反復性ESD放電，而性能不會減退。 超低的負載電容（每個輸入/輸出端的電容為1.0pF（typ.））、比半導體設備更低的串聯電阻以及快速響應能力使其成為保護配備高速信號引腳的電子設備的理想之選，例如HDMI2.0、USB3.0、USB2.0和IEEE1394。

SP814x系列的應用領域包括LCD/PDP電視、外部存儲器、DVD/藍光播放器、臺式電腦/服務器、筆記本/平板電腦、機頂盒、手機、閃存卡和數碼攝像機。

“SP814x系列是半導體共模濾波器（CMF）經濟實惠的替代選擇，盡管后者被認為能夠帶來價值，但卻無法以足夠快的速度過濾不需要的信號或噪音，這就帶來了信號完整性問題。”瞬態抑制二極管陣列產品經理Tim Micun表示。 “對于多數高速接口而言，使用此類CMF設備意味著在電路保護方面提出過于詳細的要求并造成成本超支。 由于和CMF設備一樣外形小巧，SP814x系列瞬態抑制二極管陣列是一種使用便捷的低成本選擇，不會對ESD保護性能造成影響。”

SP814x系列瞬態抑制二極管陣列具有下列突出優勢：
• 低電容（1.0pF（typ.））最大限度地降低了高速數據的信號惡化或衰減，使工程師在設計中獲得更多信號余量。
• 低泄漏電流（5V下為25nA（TYP））有益于延長電池使用壽命及保護信號完整性，因?yàn)檫^(guò)度漏電可以看作是高速差分對的附加電容。
• 增強的ESD能力（±22kV接觸放電，±22kV空氣放電），讓制造商能夠達到超出IEC標準最高等級的ESD保護性能，并應對大量其他威脅，確保產品在實際使用中的可靠性。
• 小巧的外形（μDFN，JEDEC MO-229封裝）可節省寶貴的電路板空間，簡化電路板布局，使智能手機這類空間有限的應用得到保護。 占用空間與半導體CMF相同，允許對僅針對ESD的解決方案進行貫穿式布線。
