Maxim Integrated利用單片可配置數據轉換器替代20個分立元件
2014-06-18 20:11:02 本站原創Maxim Integrated Products, Inc. 推出采用PIXI™最新混合信號技術設計的MAX11300，使工程師能夠隨意配置20路ADC、20路DAC或20路高壓數字I/O引腳。
廠商針對不同應用推出的器件往往靈活性差，且編程難度大。MAX11300 PIXI是業內首款可配置的20通道、-10V至+10V高壓混合信號數據轉換器，可理想用于基站、工業控制和自動化等需要多路混合信號的復雜應用。MAX11300 PIXI自帶的圖形用戶界面軟件允許對器件進行快速“拖放”配置?？梢詾槿我庖_分配任意功能：選擇ADC并將其連接至任意20個引腳，選擇DAC并將其連接至任意引腳，或者為任意一個引腳分配數字I/O功能。與傳統多通道數據轉換器不同，MAX11300數據轉換器允許設計人員配置20路混合信號輸入/輸出(I/O)，以優化設計，為工程師提供靈活的創新功能。
高集成特性可有效縮小方案尺寸、降低成本、簡化材料清單(BOM)。MAX11300 PIXI應用靈活，可大大縮短設計和上市時間。MAX11300 PIXI數據轉換器集成了多路12位模/數轉換器(ADC)和12位緩沖輸出數/模轉換器(DAC)，以及高壓模擬開關和數字I/O。MAX11300 PIXI可接受-10V至+10V較寬范圍的雙極性高壓信號，其應用靈活性遠超其它數據轉換器方案。20路混合信號I/O的每一路均可根據應用獨立配置，幫助設計人員優化PCB布局。配置軟件可通過簡單的鼠標“拖放”對20個端口進行編程，并可導出編碼文件，也可根據需求變化方便地重新配置文件。
主要優勢
· 完全可配置： 20路混合信號I/O的每一路均可獨立配置，以優化PCB布局

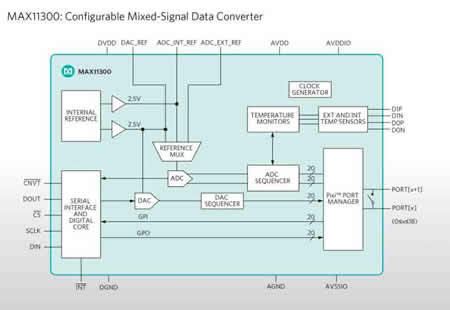

· 高集成度：內置12位ADC、12位高壓DAC、20個數字I/O、相鄰端口間的高壓模擬開關;可接受雙極性輸入/輸出電壓信號;有效降低電路板尺寸和成本
· 高度靈活：支持0V至+10V、0至2.5V、+/-5V、-10V至0V等多種高壓信號輸入
· 便于使用：配置軟件通過簡單的圖形用戶界面(GUI)“拖放”設置;對編程/編碼水平要求不高
· 加速原型設計：提供評估(EV)板(MAX11300EVKIT#)、外設模塊(MAX11300PMB1)以及PA偏置參考設計MAXREFDES39#
業界評價
· Maxim Integrated執行總監Martin Mason表示：“Maxim始終以滿足模擬設計工程師對多功能、高集成度、可配置方案的需求為己任，此類方案有助于優化設計、降低BOM成本、縮短上市時間。MAX11300的確定性混合信號PIXI技術很好地詮釋了Maxim通過模擬集成，針對工業、醫療及基站應用等復雜設計提供靈活解決方案的發展方向。”
· Semicast Research Ltd首席分析師Colin Barnden表示：“數字和模擬設計(尤其涉及到高集成度器件)中的“可配置”功能往往名不副實，設計人員需要確定的功能與靈活配置相結合，要求器件能夠靈活支持多種應用并根據不同的需求重新配置。”
供貨信息
· 器件采用40引腳、6mm x 6mm TQFN和48引腳、9mm x 9mm TQFP封裝
· 工作在-40°C至+105°C溫度范圍
· 可提供完備的評估套件和Pmod™評估板，以及免費、可立即使用的開發軟件
