采用全新工藝方法，超越微細化界限的世界最小※元器件“RASMID™系列”
2013-11-07 16:53:07 本站原創
近年來，伴隨著各種設備的高性能化發展，對元器件小型化的需求日益高漲。在這種背景下，ROHM很早就開始利用獨創的微細化技術，不斷推進元器件小型化的技術創新。
2011年，ROHM開發出低于被稱為微細化界限的0402(0.4mm×0.2mm)尺寸的世界最小※貼片電阻器(0.3mm×0.15mm);2012年，又開發出世界最小※半導體---齊納二極管(0.4mm×0.2mm)。
此次，產品陣容中不僅新增了0402肖特基勢壘二極管(SBD)，更是即將迎來03015貼片電阻器的量產。
ROHM將這些采用與傳統截然不同的新工藝方法實現了小型化、以驚人的尺寸精度(±10μm)為豪的世界最小※元器件定位為RASMID™(ROHM Advanced Smart Micro Device)系列。
今后，ROHM依然會繼續推進產品的小型化開發，并進行包括安裝技術在內的更加實用的技術開發，不斷擴充本系列產品的產品陣容，為實現設備的進一步小型化而貢獻力量。
采用與傳統截然不同的新工藝方法實現了小型化，以驚人的尺寸精度(±10μm)為豪的世界最小※元器件系列
■0402(0.4mm×0.2mm)尺寸的肖特基勢壘二極管
・與以往的0603尺寸產品相比，尺寸成功減少了 82%(體積比)
・計劃從2013年10月份開始出售樣品，2014年1月份開始量產
■03015(0.3mm×0.15mm)尺寸的電阻器
・與以往的0402尺寸產品相比，尺寸成功減少了56%(體積比)
・已于2012年1月份開始出售樣品，計劃從2013年10月份開始量產
■0201(0.2mm×0.1mm)尺寸的電阻器
・在03015尺寸產品的基礎上，尺寸成功再降68%(體積比)
・計劃從2014年10月份開始出售樣品
本產品將在2013年11月16日～21日于深圳會展中心舉行的“第十五屆中國國際高新技術成果交易會(ELEXCON2013)”ROHM展區展出(展位號：2號館 2B62)。歡迎蒞臨體驗!
<0402(0.4mm×0.2mm)尺寸的肖特基勢壘二極管>
ROHM采用RASMID™系列特有的新工藝方法，面向智能手機等移動設備，開發出可高密度貼裝的世界最小※級別肖特基勢壘二極管0402尺寸(0.4mm×0.2mm)產品。
該產品的生產基地位于ROHM Apollo Device Co., Ltd.(日本福岡縣)，預計從2013年10月份開始出售樣品(樣品價格：20日元)，從2014年1月份開始暫以月產500萬個的規模投入量產。

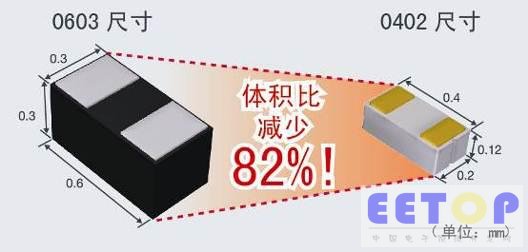

1.通過獨創的工藝技術，實現了世界最小※的0402尺寸(0.4 mm×0.2 mm)
本產品與以往的0603尺寸(0.6mm×0.3mm)產品相比，尺寸成功再降82%。非常有助于以智能手機為首的手機、DSC等要求小型、輕薄化的所有設備的高性能化與小型化。

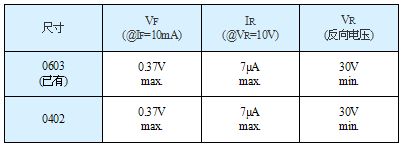

2.正向電壓(VF)等主要電氣特性與“0603尺寸”保持同等
一般來說，二極管的芯片微細化與電氣特性成相反關系。ROHM為打破這種相反關系，采用獨家的芯片元件結構與超精密加工技術，不僅正向電壓(VF)等主要電氣特性與以往產品(0603尺寸)保持同等，而且還可實現超小型化、超輕薄化。
3.芯片的尺寸精度由±20μm大幅提升到±10μm

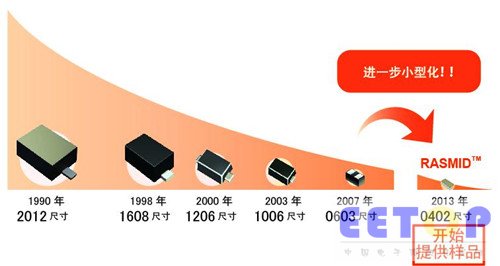

4.二極管的小型化歷史
<03015(0.3mm×0.15mm)尺寸的電阻器>
RASMID™系列不是單純追求產品的小型化，而是進行了包括安裝技術在內的更加實用的技術開發。不僅尺寸精度取得了±10μm以下的驕人成果，ROHM還就新尺寸03015產品，與貼裝機廠家密切合作，提供大量樣品進行實機安裝評估，實現了“零”不良率。作為世界最小※的貼片電阻器，該產品將于2013年10月份開始以月產5000萬個的規模投入量產。生產基地為ROHM Apollo Device Co., Ltd.(日本福岡縣)。
另外，為了進一步為設備的小型化做貢獻，ROHM還正在推進0201(0.2mm×0.1mm)尺寸產品的開發。

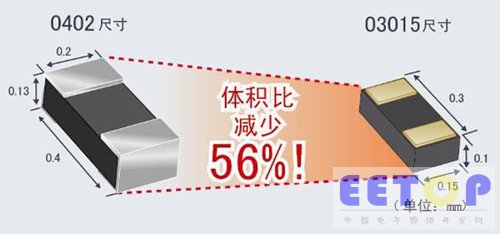

1.采用獨創的工藝技術，實現世界最小※的03015尺寸(0.3 mm×0.15 mm)

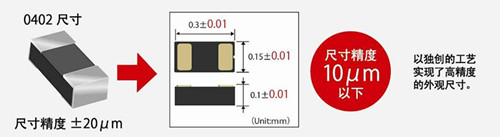

2.芯片的尺寸精度由±20μm大幅提升到±10μm
3.電阻器的小型化歷史
