英飛凌推出基于XMC1300的無感FOC風機參考方案
2013-11-01 10:05:22 本站原創2013年11月1日——英飛凌科技股份公司（FSE: IFX / OTCQX: IFNNY）今天宣布推出基于XMC1300的無感磁場定向控制（FOC）風機參考方案，以及相配套的30W高壓應用套件（聯合第三方）。此方案專門針對風機應用的評估和開發而設計，旨在為相關應用的用戶提供初步的硬件測試平臺和參考代碼，同時提供詳細的設計文檔，從而縮短用戶的學習、設計周期，加快開發進程。
隨著國家節能減排政策的出臺，直流無刷風機憑借其高效率、高可靠性的特點，在空調室內、室外風機，電風扇等眾多領域被逐步使用。風機應用低運行噪聲的需求，要求控制器必須采用正弦波控制。現在市場上的方案通常采用簡易正弦波控制，其運行噪聲無法滿足高靜音需求的應用，而無傳感器磁場定向控制（FOC）由于轉速穩定度高、沒有傳感器誤差影響的優勢，可以實現最優的靜音效果。同時低成本、高性能的32位MCU的出現，促使FOC成為風機控制的終極選擇。

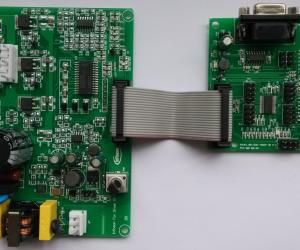

在此背景下，英飛凌科技（中國）有限公司開發出基于XMC1300的無感磁場定向控制（FOC）風機參考方案，以及相配套的30W高壓應用套件（聯合第三方）。XMC1300基于32位ARM Cortex-M0內核，以8位MCU的價格，提供32位的性能。應用套件支持永磁同步電機（PMSM）常見的各種控制方式如梯形波控制（有/無霍爾傳感器）、FOC（有/無霍爾傳感器）等，支持單/雙/三電阻電流采樣，軟件部分提供無感FOC風機參考代碼，后續加推霍爾FOC參考代碼。

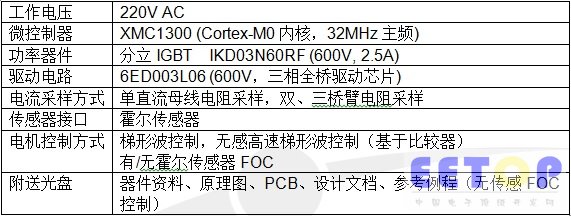

參考方案主要特性如下：
XMC1300是英飛凌基于ARM Cortex-M0內核的XMC1000家族產品中針對電機控制的子系列，32位的性能、8位MCU的價格，集成了專門針對電機應用優化的外設集，支持中低端電機常見的各種控制方式，其主要特性如下：
l 高性能Cortex-M0 內核，32MHz主頻
l 64MHz協處理器單元，支持CORDIC及除法運算
l 8~200K字節Flash，16K字節RAM
l 針對電機應用優化的PWM單元CCU4, CCU8
l 12位、12通道高速ADC，1.28MSPS，支持靈活的轉換請求方式
l 專用位置接口單元POSIF，支持霍爾傳感器及增量式編碼器接口
l 內嵌3路高速硬件比較器，支持高速無感BLDC控制
l 5V供電，抗干擾性強
l 工作溫度范圍：-40 ~ 105℃
如對本方案感興趣，請發郵件至英飛凌MCU支持郵箱IFCN.MCU@infineon.com。
如果對套件有需求，可通過北京乾勤科技和武漢力源進行購買。
