東芝為汽車應用推出三相無刷無傳感器電機預驅動集成電路
2013-10-23 20:10:08 本站原創東芝公司今天宣布，該公司已經為汽車應用推出了三相無刷[1]無傳感器電機[2]預驅動集成電路“TB9061AFNG”。樣品將從10月開始提供，批量生產定于2014年3月開始。
配有減少怠速系統的汽車的引擎在該系統激活時會停止工作，并且油泵和引擎冷卻泵的動力源必須從引擎轉至電機。這款新集成電路融合了東芝的獨創無刷電機驅動控制電路(無需使用熱敏孔傳感器[3]便可控制電機)，可確保在很熱的環境中對泵進行控制。該產品還有助于材料和成本的削減。
主要特性無傳感器電機驅動
對電機和三相電機輸出的感應電壓[4]進行衡量的輸入信號線實現了120度的矩形波電機控制。該集成電路無需外部霍爾傳感器，有助于實現簡單的系統配置和更小的印刷電路板尺寸。
直流輸入信號或脈沖寬度調制(PWM)輸入信號可以控制電機旋轉
前導角[5]設置實現的高效電機驅動控制
精選的預置可編程前導角設置可以提高電機驅動效率。
內置自動返回控制功能可減少直流輸入控制模式中由外部控制導致的電機停止

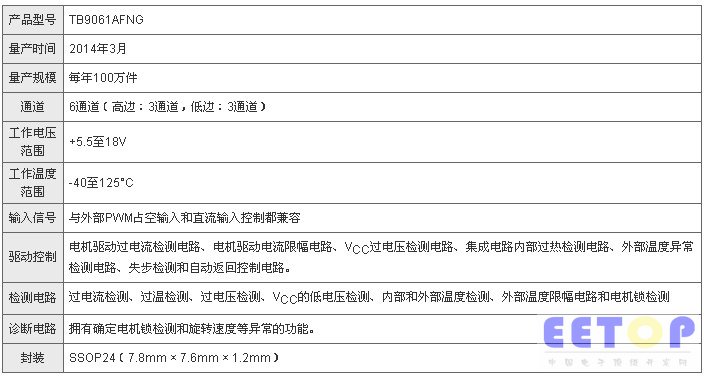

主要規格
注：
[1]：無換向器(刷)電機。
[2]：通過對比電機虛擬中點電壓和驅動線圈產生的感應電壓來獲得旋轉位置的電機。
[3]：檢測旋轉位置和旋轉速度的磁性傳感器。
[4]：旋轉電機時線圈產生的電壓。
[5]：通過調整電壓和電流之間的相位差來提高電機效率的方法。
