Intel電子探針存儲技術 每平方英寸保存1TB數據
2012-09-17 19:41:27 本站原創通過在硬盤探針的針尖鍍上一層薄薄的金屬膜，Intel的一個研究小組日前已經研究出了一項最新的持久型超高密度探針存儲硬盤，這個項目由Intel公司主導，該設備使用了超細探針陣列，擁有5000個集成在一個電子芯片上的探針。 據Intel研究團隊介紹稱：該硬盤的探針通過發送瞬間電脈沖，將數據比特信息發送到只有幾納米面積的鐵電薄膜（ferroelectric film）上，鐵電體材料在周圍電場的作用下被永久的極化，從而實現數據存儲。

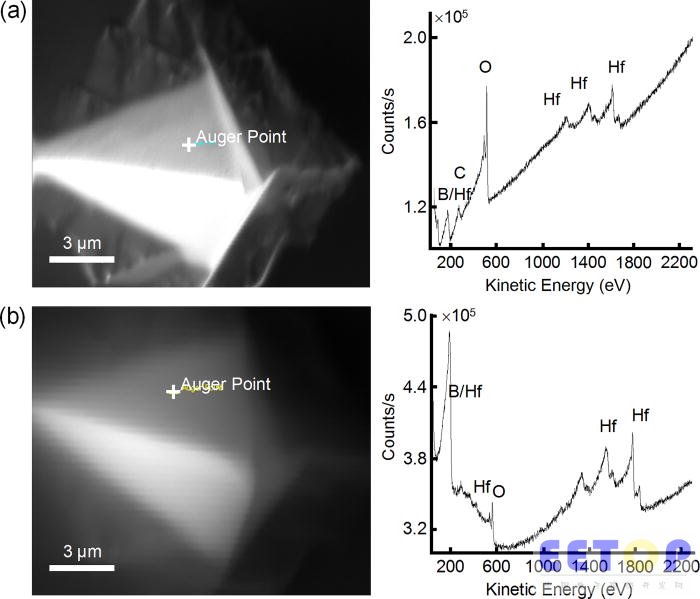

但是考慮到這種超高速的數據讀寫速度以及如此多的探針數目，存儲器的探針陣列需要快速和頻繁的在鐵電薄膜上不停的移動，這樣的機械運動將會導致膜面磨損，將會嚴重的降低探針的讀取精度。為了解決這一問題，研究人員在探針表面鍍了一層二硼化鉿（HfB2），二硼化鉿涂層不但降低了存儲器的磨損速度，還能夠有效保證讀寫探頭移動距離在8公里之內時仍能擁有超高的讀寫精度。
如此多的探針以及微型電子芯片，Intel的該新型存儲器的存儲容量將會非常恐怖——每平方英寸能夠保存超過1TB的數據，不過Intel并未公布總存儲量為多少。
Intel主導的這項基于電子探針的商業存儲技術研究獲得了重大突破，該技術的存儲能力將會大大超越現有機械式硬盤和SSD固態硬盤。
硬盤容量的提高依賴于磁頭的靈敏度，如果磁頭越靈敏，就能在單位面積的區域上讀出更多的信息。Intel的這種新型電子探針硬盤將會從很大程度上改變現有的存儲格局，不過目前仍在實驗階段，如果真正商業化的話，那么我們的個人電腦的硬盤的存儲單位將會實現從GB到TB的跨越式發展，并極有機會完全代替?zhèn)鹘y(tǒng)硬盤成為計算機的主力存儲系統。
