特瑞仕半導體推出UHF頻帶低噪聲放大器XC2402
2012-06-09 11:52:12 本站原創XC2402系列產品是使用于以移動體通信設備為主要目的的地面數字廣播高頻放大器LNA。使用頻帶為470MHz～880MHz，最適用于移動體設備及地面數字廣播頻帶RF信號放大。工作電壓范圍在1.14V～1.26V之間。輸入輸出都能用少量的外掛元件實現50Ω的匹配。
此外，由外部控制，能選擇通過放大電路的高增益（High Gain）模式和跨越放大電路的低增益（Low Gain）模式。在高增益模式工作時，增益S21=15dB、噪聲特性NF=1.4dB（620MHz時）、消耗功率為9.4mW（VDD=1.2V）。在低增益模式工作時，增益S21=-1.4dB、噪聲特性NF=1.4dB（620MHz時），能把消耗功率抑制在3.5μW（VDD=1.2V）。在電波狀態良好的環境使用低增益模式，有利于節省整個系統的功率。
采用了小型封裝USP-8A01。是符合EU RoHS標準、對應于無鉛，注重環保的產品。
【XC2402系列特點】
● 采用了低消耗功率的CMOS工藝
● 使用頻帶為470MHz～880MHz，最適用于移動體設備及地面數字廣播頻帶
● 根據電波強度由外部控制，能選擇高增益模式或低增益模式
● 在電波強度高時選擇低增益模式可以減少消耗功率

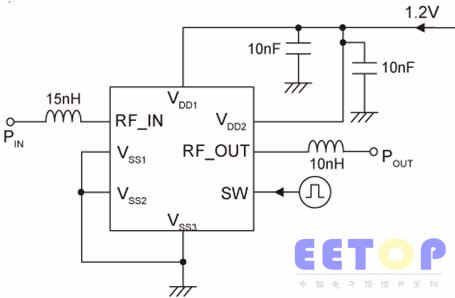

XC2402系列 電路框圖

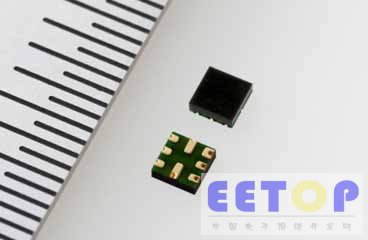

XC2402系列 USP-8A01
