新日本無線開發了壓電式蜂鳴器驅動IC最適合于醫療保健器械、安防監控設備等
2012-03-20 21:26:30 本站原創新日本無線株式會社成功開發了內置電荷泵的壓電式蜂鳴器驅動IC NJU72501，并已經開始投入生產了。此驅動IC最適合于驅動醫療保健器械及安防監控設備上裝置的壓電式蜂鳴器或壓電式報警器。
【開發背景】
在使用電池工作的｢醫療保健器械｣、｢運動計算器｣及｢安防監控設備｣的按鍵發聲器或報警器的輸出上常使用壓電式蜂鳴器或壓電式報警器。但是，用微機直接驅動的話，很難保證有足夠大的音量，一般需要另外附加驅動電路。
為了滿足廣大設計工程師們的要求，新日本無線開發出了最適合于驅動壓電式蜂鳴器或壓電式報警器并內置有電荷泵電路的壓電式蜂鳴器驅動IC NJU72501產品。
【產品特點】
特點1 內置了電荷泵電路，最大能進行6擋音量調節
NJU72501內置有電荷泵電路，以3VP-P振幅輸入的電壓能夠最大增大到18VP-P來驅動IC。
內置的電荷泵電路由邏輯信號控制能夠切換升壓倍數為1倍、2倍、3倍。因此，在單端輸出時，能夠以3擋調節音量；在BTL輸出時，能夠以6擋調節音量。
特點2 停機功能能夠減少消耗電流
NJU72501備有停機功能，當無輸入信號時，此功能將停止內部電路工作來降低消耗電流。因此，有利于延長設備的電池驅動時間。
※本產品和村田制作所生產的壓電式蜂鳴器或壓電式報警器組合使用，能夠獲得良好的效果。
推薦的壓電式蜂鳴器和壓電式報警器： PKLCS1212E2400-R1
PKLCS1212E4001-R1
PKM13EPYH4000-A0
【產品特性】
・內置電荷泵 ：1倍、2倍、3倍的切換
・工作電源電壓 ：V+=2.3V ～ 5.0V
・停機功能
・消耗電流 ：工作時 IDS=0.3mA typ.(V+=3V)
：停機時 IDS=1uA max.(V+=3V)

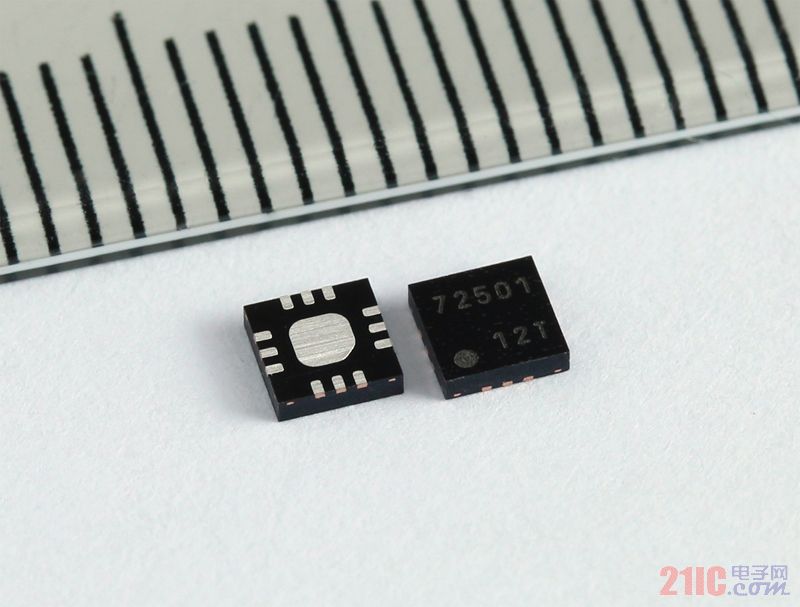

・封裝 ：EQFN12(3.0 x 3.0 x 0.83mm)
【應用】
醫療保健器械（血壓計、血糖儀、體重計、脂肪測量儀）
安防器材、測量儀器、運動計算器、鐘表、便攜GPS、PDA 等
【生產計劃／樣片價格】
・樣片發貨 已開始
・生產計劃 已量產，月產10萬個
・樣片價格 120日元
