特瑞仕半導體推出高速電壓調整器XC6421
2011-11-24 22:22:16 本站原創XC6421系列產品是附帶防止沖擊電流功能、輸出電流300mA的小型雙路高速電壓調整器。把2個高精度（±1%）、高紋波抑制（75dB@1kHz）、低下降電壓（70mV@100mA）的電壓調整器搭載到小型封裝USP-6C(1.8 x 2.0 x h0.6mm)。最適用于手機、便攜式游戲機、便攜式播放器、數碼照相機等要求高密度實裝的應用上。
輸入電壓范圍在1.6V～5.5V之內。輸出電壓能各自在1.2V～3.6V的范圍之內以0.05V間隔設定。各個電壓調整器的消耗電流為90μA（TYP.）。此外，各個電壓調整器都附帶EN引腳功能。由此，能使兩個電路的電壓調整器輸出單獨停止工作。這種待機狀態下，由于CL的放電功能，能使電容的電荷放電，使VOUT的輸出高速地返回VSS電平。
在保護功能方面，備有過電流保護電路（450mA）、短路保護（125mA）、防止沖擊電流功能、過熱停機等功能。當輸出電流達到限定電流或結溫度達到限定溫度時，保護電流開始動作。能使用陶瓷電容。是符合RoHS標準、無鉛、有利于環保的產品。
【XC6421系列特點】
● 搭載了2個最大輸出電流為300mA的LDO
● 附帶放熱金屬板，采用了小型封裝USP-6C（1.8 x 2.0 x h0.6mm）
● 輸入電壓范圍為1.6V～5.5V。輸出電壓的組合范圍為1.2V～3.6V
● 消耗電流為各自單獨輸出90μA/ch
● 搭載了過電流保護電路（450mA）、短路保護（125mA）、防止沖擊電流功能（150mA）、過熱停機功能（150℃）

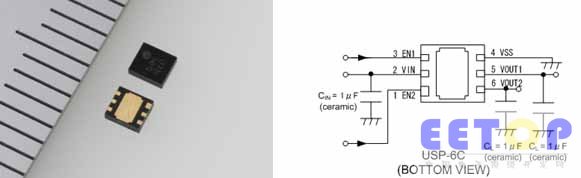

▲XC6421系列、USP-6C （1.8 x 2.0 x h0.6mm） ▲XC6421系列、典型應用電路
