Vishay推出新款CMOS模擬開關和多路復用器
2011-10-17 20:54:36 本站原創日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出4款可使用2.7V～16V單電源或±2.7V～±8V雙電源工作的新器件，充實其DG92xx系列CMOS模擬開關和多路復用器。新器件具有工作電壓范圍寬、小封裝尺寸和兼容低電壓邏輯的特點，可用于高速、高精度開關應用。
今天發布的產品包括一個雙路SPDT模擬開關(DG9236)、一個8通道多路復用器(DG9251)、一個雙路4通道多路復用器(DG9252)和一個三路2通道多路復用器(DG9253)。新器件適用于觸摸屏、平板電腦、數據采集、健康醫療、儀器和自動化設備。
DG9251、DG9252和DG9253的規定電壓都是+16V、+5V和±5V。這些器件兼容CMOS和GPIO控制信號，在使用+5V或±5V電源工作時控制輸入可以保證1.4V邏輯高電平，使用+16V電源工作時可以保證1.65V邏輯高電平。對于CMOS/TTL微控制器的控制信號，DG9236在使用+16V電源工作時可以保證1.8V邏輯高電平。

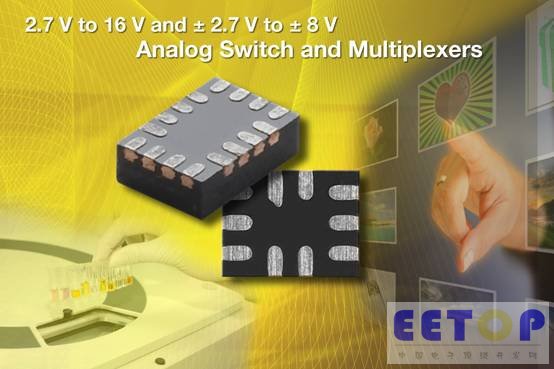

這三款多路復用器采用小尺寸1.8mm x 2.6mm miniQFN-16封裝，DG9236模擬開關采用1.4mm x 1.8 mm miniQFN-10封裝，高度為0.55mm。器件的塑料miniQFN封裝是目前業內尺寸最小的封裝，與WCSP型封裝尺寸相近。
在-3dB情況下，多路復用器的帶寬為314MHz(DG9251)、449MHz(DG9252)和480MHz(DG9253)，在100MHz下具有-45dB(典型值)的優異隔離性能和-48dB的串擾。DG9236的帶寬為800MHz，在10MHz下的串擾為-70dB，關斷隔離為-62dB。所有四款器件的規定工作溫度范圍為-40℃～+85℃。
這些開關和多路復用器采用Vishay獨有的CMOS工藝制造，具有低寄生電容、低電荷注入、低泄漏電流和低功耗的特點。器件可處理各種模擬和高速脈沖，在兩個方向上均能良好地傳輸信號，而且能處理滿幅的模擬信號，可用作多路復用器和多路解復用器。
做為擔當社會和環境責任的業者，Vishay Siliconix生產的所有模擬開關和多路復用器均符合RoHS指令2002/95/EC，以及IEC 61249-2-21無鹵素規定。miniQFN系列封裝采用鎳鈀金器件端接，這種端接滿足全部JEDEC標準對回流焊和MSL等級的要求。
新款模擬開關和多路復用器現可提供樣品，并已實現量產，標準訂貨的供貨周期為十周。
