凌力爾特推新型16通道LED驅動器LT3745

2011-09-20 22:45:07 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

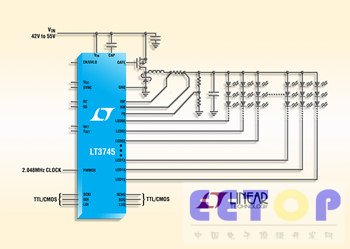

凌力爾特公司推出一個集成了55V 降壓型控制器的16 通道LED 驅動器LT3745。該LED 驅動器為每通道加電至75mA LED 電流，可驅動高達 36V 的串聯 LED，從而使該器件非常適用于諸如大型 LED 廣告牌等應用。每個通道都有單獨的 6 位點校正電流調節和 12 位灰度等級PWM 調光。加上 0.5μs 的最短 LED 接通時間，LT3745 提供了非常寬的動態對比度。點校正及灰度等級均可通過 TTL/CMOS 邏輯電路中的一個串行接口獲得。LT3745 的 60V 至 55V 輸入電壓范圍非常適用于商用和工業設計中的寬輸入電源范圍，一般在 12V 至 48V 之間。最少的外部組件加上 6mm x 6mm QFN 封裝可為多通道 LED 應用提供占板面積高度緊湊的解決方案。


LT3745 的內部降壓型控制器產生一個略高于并聯 LED 串的自適應總線電壓，以提供超過 90% 的效率。16 個單獨的線性電流吸收器穩壓和調制每一個 LED 串，從而能以占板面積緊湊的解決方案提供豐富的功能。LT3745 對開路 / 短路 LED 和過熱故障執行了全面的診斷和保護功能，故障狀態通過串行數據接口發送。30MHz 全緩沖、轉換速率平衡、可級聯的串行數據接口使 LT3745 非常適用于大屏幕 LCD 動態背光照明以及全彩色 LED 顯示器。

LT3745EUJ 采用 40 引線 6mm x 6mm QFN 封裝，千片批購價為每片 4.95 美元。擴展溫度版本或 I 級版本 LT3745IUJ 也已供貨，千片批購價為每片 5.45 美元。
