凌力爾特推出雙通道、電流模式降壓型開關穩壓器 LT3641

2011-08-17 21:05:16 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

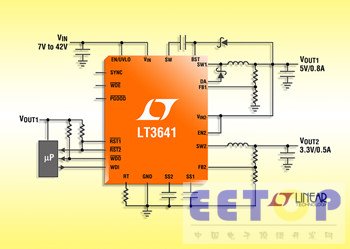

凌力爾特公司推出雙通道、電流模式降壓型開關穩壓器 LT3641，該穩壓器具有上電復位和看門狗定時器。其 4V 至 42V 輸入電壓范圍以及可承受 55V 瞬態的能力使該器件非常適用于汽車應用中常見的負載突降和冷車發動情況，這類情況甚至在輸入瞬態高達 55V 時也要求恒定輸出調節。LT3641 運用了一種獨特的雙通道設計，一個高輸入電壓 (4VIN 至 42VIN，55VIN 瞬態能力) 非同步通道提供 1.3A 輸出電流；而另一個較低輸入電壓 (2.5VIN 至 5.5VIN) 同步通道則提供高達 1.1A 的連續輸出電流。盡管該器件允許為每個通道單獨提供輸入，但是大多數應用將用高壓通道的輸出給較低電壓的通道供電，從而提供了雙輸出，同時優化了效率和開關頻率。例如，用一個標稱 12V 的輸入和 2MHz 開關頻率，LT3641 能通過其高壓通道在 600mA 以 85% 的效率提供 3.3V 輸出，通過其較低電壓的通道在 800mA 以 90% 的第二轉換效率提供 1.8V 輸出。


集成型微處理器監控器功能可支持諸如汽車電子控制單元等高可靠性應用。LT3641 包括一個用于每個通道的上電復位定時器和一個公用的看門狗定時器。復位及看門狗超時周期可采用外部電容器進行獨立調節。嚴格的準確度規范和抗干擾能力確保了系統的可靠復位操作，而不會產生誤觸發現象。LT3641 實現了一個窗口看門狗定時器，用于監視聚集得過于緊密或過于松散的 WDI 下降沿。

LT3641 的開關頻率范圍為 350kHz 至 2.5MHz，是用戶可編程的，從而使設計師能優化效率，同時避開關鍵的噪聲敏感頻段。類似地，該器件很短的最短接通時間使其甚至在高降壓比時也能提供高開關頻率。例如，甚至在輸入高達 35V 時，該器件也能以 2MHz 開關頻率提供 3.3V 和 1.1V 輸出，從而允許它避開諸如 AM 音頻等關鍵頻段，同時最大限度地減小外部組件尺寸。LT3641 在其高壓通道上可以提供低至 1.26V 的輸出電壓，在其低壓通道上可以提供低至 0.6V 的輸出電壓，從而使該器件能為最新一代微處理器供電。其低紋波突發模式 (Burst Mode®) 操作將靜態電流降至僅為 290µA，并且具有不到 15mVPK-PK 的輸出紋波，從而使該器件非常適用于諸如汽車或電信系統等應用，而此類系統需要始終保持接通的工作和最佳的電池壽命。LT3641 的 4mm x 5mm QFN-28 (或 TSSOP-28) 封裝和高開關頻率可保持采用小型的外部電感器和電容器，從而提供一個占板面積非常緊湊的高熱效率解決方案。

LT3641EUFD 和 LT3641EFE 的千片批購價均為每片 3.58 美元。LT3641IUFD 和 LT3641IFE 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價均為每片 4.02 美元。
