TOREX推出線圈一體化降壓“micro DC/DC”轉換器XCL201/XCL202系列
2011-02-17 22:05:09 本站原創日本東京，特瑞仕半導體 (TOREX SEMICONDUCTOR LTD.) 推出最新開發的線圈一體化降壓micro DC/DC轉換器XCL201/XCL202 系列產品。
XCL201/XCL202系列是線圈和控制IC合而為一的微型降壓DC/DC轉換器產品陣容的新成員。超小型外形尺寸2.5 x 2.0 x h1.0mm，對于便攜式儀器的小型化和輕量化極有幫助。

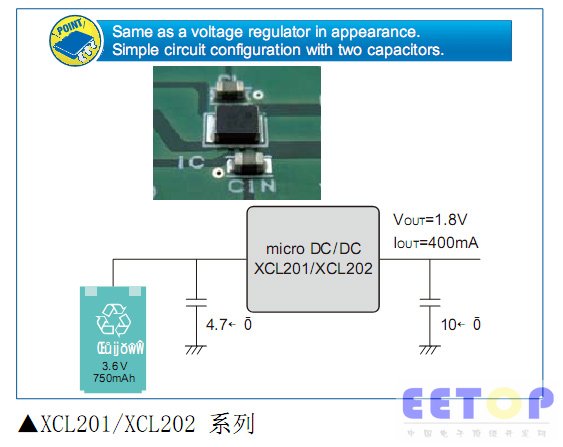

微型DC/DC外加2個陶瓷電容，即可構成最大負載電流400mA的電源。工作電壓為2.0V～6.0V。輸出電壓固定在0.8～4.0V (精度±2.0%)之間，能以0.05V的間隔選擇。控制IC在開關頻率1.2MHz(精度±15%)工作，采用了內置0.42ΩP 溝道驅動晶體管及0.52ΩN溝道開關晶體管的同步整流方式。可以從PWM控制(XCL201)、PWM/PFM自動轉換控制(XCL202)中選擇工作模式。XCL202實現了從弱負載到強負載整個負載區域自由地高速響應、低紋波率、高效率，通過在待機時停止全部電路把消耗電流抑制在1.0μA 以下。把振蕩頻率設置為 1.2MHz，與既往的產品 XCL205/XCL206/XCL207 相較，整體上提升了 3%的效率。
此外，內置低電壓(電源)輸入欠壓鎖閉(UVLO)功能，輸入電壓在1.4V以下時，能強制停止內部驅動器晶體管。
內置高速軟啟動功能，能在0.25ms（TYP）啟動輸出電壓。而CL 的放電功能，可在啟動時把內部開關導通，使負載電容CL 的電荷放電，由此輸出電壓可高速地返回到VSS 電平。這是能滿足EU RoHS指令、對應無Pb要求的環保產品。
XCL201/XCL202 系列的特長
超小型(2.5mm×2.0mm, h=1.0mm)結構有利于縮小電路板的裝配面積。
充分發揮IC特性的線圈一體化降壓DC/DC轉換器。
高效率92% (VIN=4.2V, VOUT=3.3V)。
最適于小型便攜式儀器。
