士蘭微電子推出大功率遲滯型LED驅動芯片
2010-10-10 22:14:35 本站原創士蘭微電子近期推出了一款高性能、高可靠性、大功率的綠色照明驅動解決方案核心芯片---- 6~36V輸入，1A大功率遲滯型LED驅動芯片SD42525。該芯片采用了士蘭微電子“對輸出電流隨輸入電壓變化進行補償”和“輸入輸出壓差較小時用最大占空比限流”等專利技術，基于士蘭微電子專為綠色節能產品所開發的高性能BCD工藝，并在單芯片內集成了LDMOS功率開關管，內置了PWM調光模塊和多重保護功能。該芯片為降壓、恒流型LED驅動電路，具有很高的轉換效率，適合于MR16等多種LED照明領域。
SD42525采用滯環模式控制，具有快速的瞬態響應，而不需要另外的環路補償設計，只需極少的外部元器件，很大程度上降低了應用成本。通常而言，滯環控制模式的LED驅動電路會由于內部比較器和整個系統的延時，從而造成輸出電流隨輸入電壓和LED負載個數變化而變化，輸入電壓在6V～36V范圍內變化時，輸出電流會有10％～15％的變化。而SD42525采用士蘭微電子的輸出電流補償專利技術，可以很大程度上減小輸出電流隨輸入電壓的變化，使得輸出電流變化范圍可以控制在±3%以內。另外，滯環控制模式的占空比由輸入電壓和LED負載壓降決定，當輸入電壓和LED負載壓降接近時，占空比可達100%，此時輸出電流會比正常工作電流大很多，可高出20%左右。因此，該芯片加入最大占空比模塊，保證最大占空比不超過96%，從而防止輸出電流過高，使輸出電流更加穩定。
由于采用了先進的 BCD工藝，并且內部使用了高精度的修調技術，該芯片的輸出電流一致性好，不同批次的芯片輸出電流差異可以控制在±3%之內。
SD42525可以采用DIM管腳進行PWM調光或
先進的系統架構和內置低導通電阻的LDMOS功率開關管，使得由SD42525構成的系統轉換效率可高達96％以上。再有，芯片內部集成了溫度保護、限流等多重保護電路，以保證LED燈的工作環境正常，延長其使用壽命。SD42525有SOP-8、SOT-23-6L、SOT-89-5L三種封裝形式，方便客戶選擇合適的封裝類型。
該芯片可應用于直流輸入和交流輸入等典型應用領域。直流輸入典型應用中，寬輸入電壓范圍寬達6V~36V，可以輸出最大1A電流。輸入電壓為24V時，可串接 6個 LED，系統外圍元器件非常少，非常適合應用于24V電源系統。

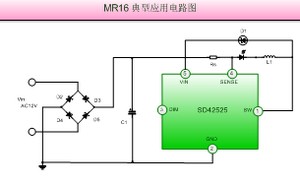

在交流輸入MR16射燈的典型應用中，輸入電壓范圍為AC 12V時，僅需要8個外圍器件。
士蘭微電子是一家在特殊工藝領域以設計與制造一體化模式運作的集成電路芯片設計與制造企業，已建設有兩條集成電路芯片生產線，投入了巨額資金進行了特殊工藝的研發，目前在0.8微米BiCMOS / BCD工藝技術平臺、新器件結構上已經取得了領先的研發成果，已經建立了跨工藝和設計的技術平臺建設的能力。這些先進的系統綜合能力的建設將有利于士蘭微電子在功率半導體技術領域優勢產品群的形成。
SD42525的推出，豐富了士蘭微電子的LED照明驅動電路產品線。之前士蘭微電子已推出了不同規格系列的驅動產品，可以滿足多種LED照明應用，如應用于LED礦燈的SD42351，應用于MR16射燈的SD42522，應用于景觀照明的SD42524，應用于升降壓環境的SD42560等。
