半導體生產商ROHM株式會社（總部：京都市）開發出了車載電動動力轉向等用途的長邊電極類型電流檢測用超低阻值貼片電阻器“PML100系列”，6432（2512）的尺寸可以實現3W的額定功率。該產品已經以月產300萬個的規模開始量產（樣品價格：20日元）。生產地是ROHM Electronics Philippines Inc.（菲律賓）。

在汽車領域，隨著電子化的發展，需要的電子零件的數量呈現增加的趨勢，同時，針對車用電子零件的小型化要求也在提高。其中尤其是對適用于電動動力轉向的大電流的高可靠性電流檢測用超低阻值的要求也在提高。另一方面，與小電流移動機器等有所不同，這種用于控制數十A級別大電流的電流檢測用電阻器使用的是6432（2512）等較大尺寸。這種比較大的芯片零件在反復的熱力下膨脹或收縮有可能會造成焊錫的損壞，所以在溫差較大或高濕度的極端環境下使用會有很多問題。

這次羅姆開發的PML系列，芯片本身膨脹系數接近作為安裝基板被廣泛使用的的玻璃環氧樹脂基板，由此降低了由于熱力所造成的焊錫損壞。另外，將電極設置在長邊側，除了可以擴大和基板的接觸面積，同時電極間距離的縮小也可以減少熱力的影響，從而實現更加穩固的連接性。并且羅姆獨創的“精簡構造”和長邊電極化確保了放熱路徑的通暢，從而使動力轉向所要求的額定功率3W和超低阻值0.5mΩ成為可能。另外，和以前的同等特性的產品相比，更是大幅減小了封裝的面積（約減少50%）。

羅姆在小型化、多元化、超高精度化、超低阻值化等電阻器的廣闊技術領域走在世界前列。今后還會繼續推出車載等高品質的電阻器產品。

<電流檢測用超低阻值貼片電阻器PML100系列的特點>

・采用長邊電極形狀提高了連接的可靠性和放熱能力。

・可以應用于從0.5mΩ開始的超低阻值。

・額定功率比PMR系列更高。

・達到完全無鉛。

<規格>

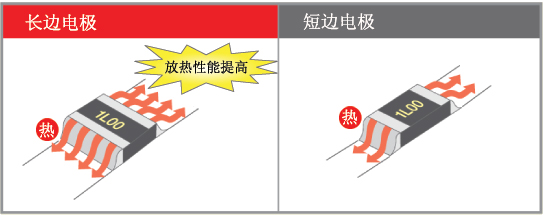

<結構比較>
