新國標插座安全門大拆解：這樣設計才安全
2017-03-27 20:19:28 充電頭網插座作為最不起眼的家電配套用品一直都靜悄悄的進入每家每戶，已經成為必需品一樣的存在。
2017年4月14日，插座行業的最新版國家標準即將執行。針對用戶用電安全，插座新國標提出了一些升級要求，部分品牌在新國標正式執行之前就已經提早布局。
GB2015新國標在GB2008國標上完善加強了以下幾點：
①使用更加粗壯的線材，2500W10A插線板線材線芯橫截面從0.75mm?增加到1.00mm?，更粗的導線可以提供更加大的耐受上限、更低的帶載熱量、抗彎折勞損能力更高。
②阻燃等級的提升，要求通過750℃明火針焰測試并且離火后可以自動熄滅。
③強制標配保護安全門，避免兒童好奇使用導電器具插入插孔帶來觸電危險。
本文著重討論安全保護門部分。安全門是一個滑動擋板的物理結構，對廠家研發技術要求極高。
那么，帶安全門的插線板就一定具有保護作用嗎？市面上形形色色不同的安全門結構到底哪一種才能起到安全保護作用？
不安全的安全門：

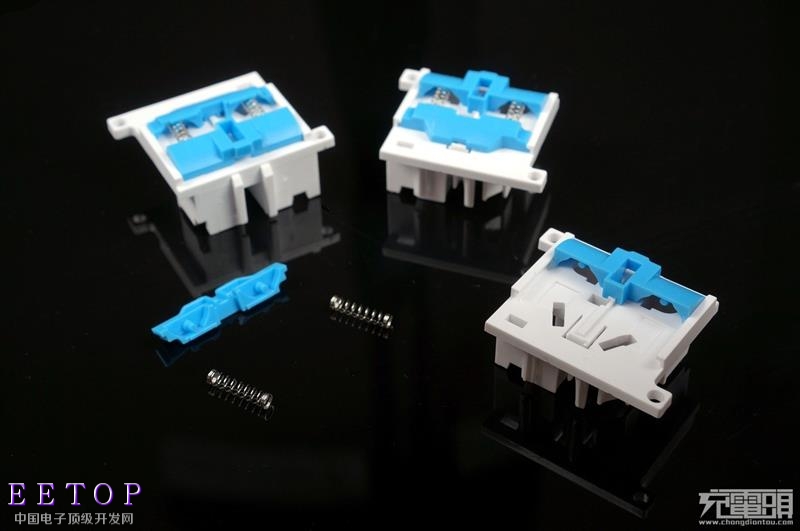

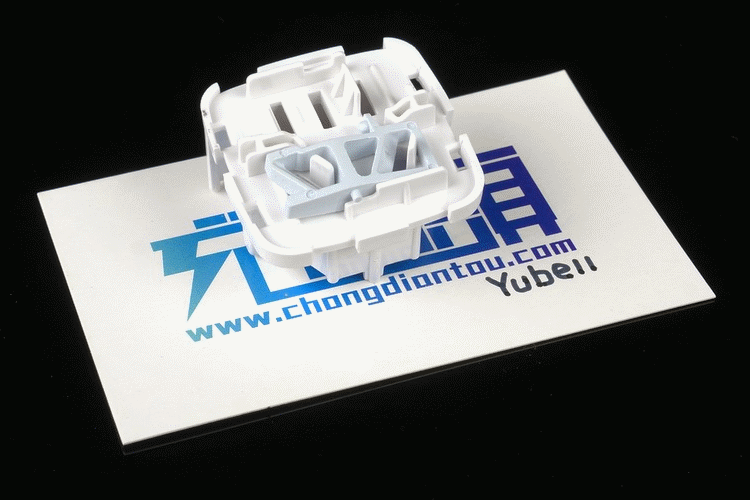

這是小編拆解過的樣本A插線板的安全門。下面白色的是銅套倉上面藍色的是擋板，兩片擋板之間使用了2根彈簧提供閉合力，白色銅套倉面板中間設計了凸起梁兩端邊緣L形槽，一共三條導軌限制擋板只能平移，而且L形槽把擋板扣住不分離形成一個整體結構，是一個不錯的設計。
但是作為保護門功能來說，這種結構保護門的擋板只能起到簡單的閉合作用，異物單邊插入的話擋板還是會滑動打開露出AC銅件，喪失保護作用。

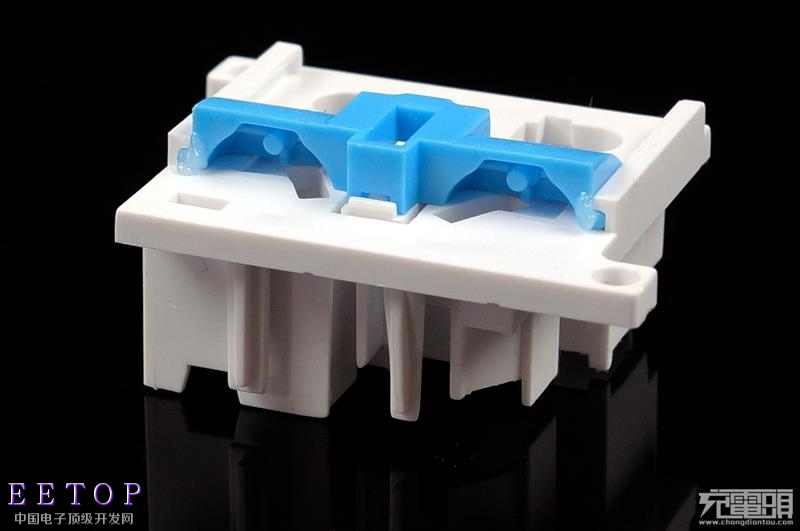

這是另外一個樣本B，樣本B保護門結構把兩腳與三角擋板合二為一共為一體，通過一條彈簧提供閉合力。兩腳插頭、三腳插頭地線插入時頂開整個擋板。
當然，這個擋板也只有簡單的閉合作用，單邊異物插入的話一樣可以頂開擋板露出AC銅件喪失保護作用。
GIF：不具有抵抗異物單邊插入的安全門并不安全
看了上面兩個并不安全的安全門之后可以得知，安全門除了能起到阻隔遮擋作用外，在遇到異物插入單邊插孔時還應該具備自我鎖死，達到阻擋異物繼續進入的作用，如果不能抵御插入的話那么這個安全門就名存實亡了。
那么市面上擁有可以自我鎖死安全門的插線板存在嗎？
新國標插線板，帶自鎖的安全門：

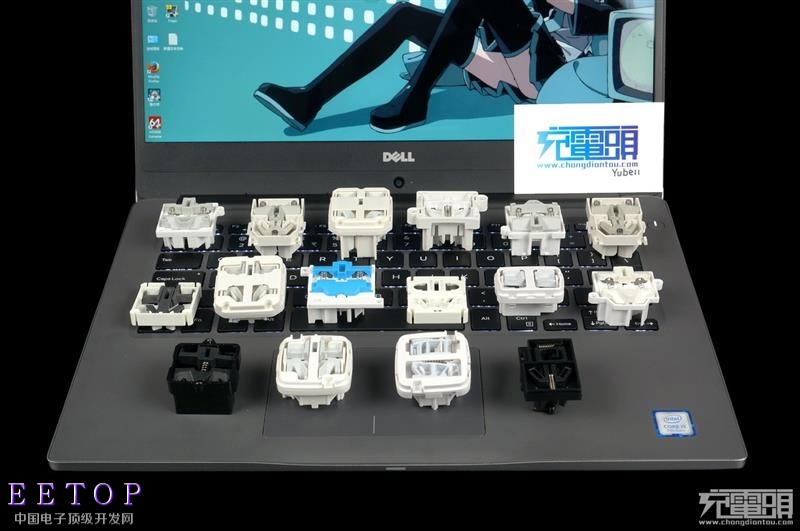

小編通過多年來拆解近百個插線板發現，擁有這種巧妙的異物插入自鎖結構插線板并不多，有的插線板雖然有自鎖結構但設計并不是很好，鎖不死或者脫鎖滑開達不到實際效果。
這個完美的自鎖安全門模塊來自公牛最新的新國標系列產品：GN-B6330與GN-B6440。
根據GB2015新國標規范生產，線芯橫截面達到1.00mm2，殼體材質為PP阻燃高聚物聚丙烯，在充電頭網明火燃燒測試項目中做到離火立刻熄滅。
公牛插線板自鎖保護門進化了幾個版本，每一次進化都帶來更加安全的提升，到達現在這個版本已經接近完美。

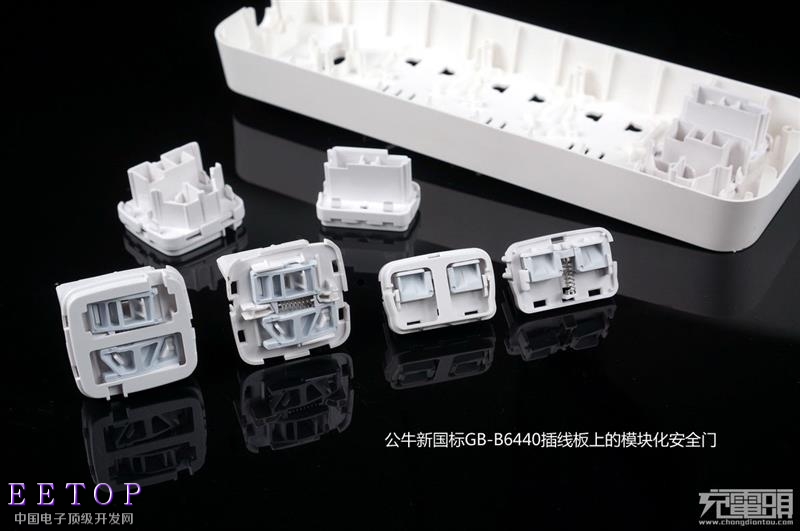

公牛新國標自鎖保護門直接把所有部件做成模塊化，所以哪怕把保護門拿出來零部件也不會散落松脫整體性更高。上圖是模塊化安全門去掉面蓋的圖。

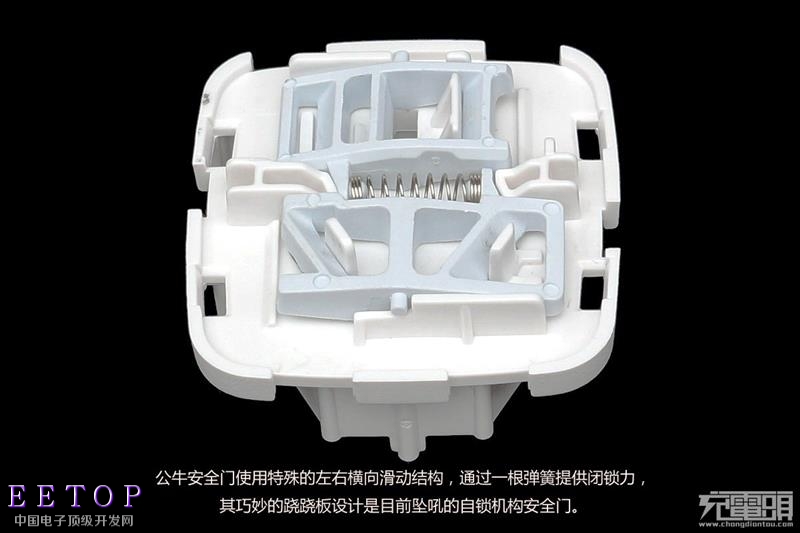

我們把模塊化的安全門面蓋拿走，可以看到與常見千篇一律的上下滑動打開式擋板不同。可以看到，與傳統常見的上下滑動擋板安全門完全不同，公牛另辟他徑把擋板滑動方式改成左右滑動。這種改動并不是單純的上下變左右這么簡單，橫向滑動安全門還具有多種優勢。

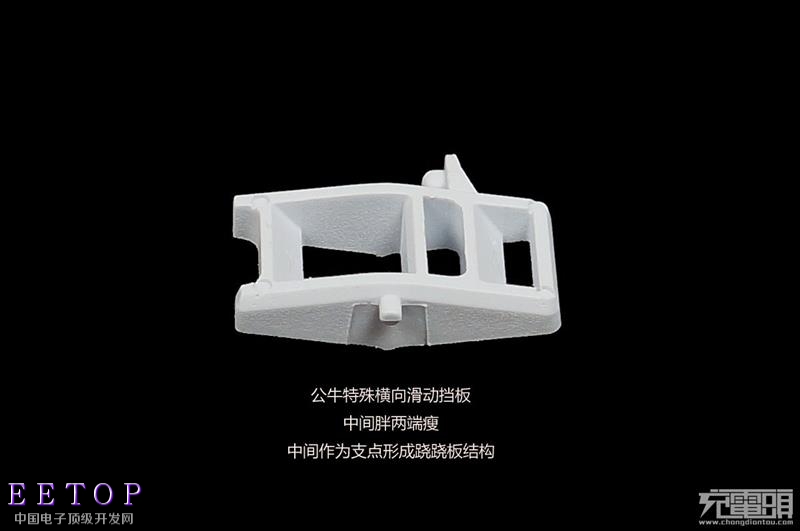

首先把單獨的擋板拿出來談，公牛擋板采用非對稱性設計，中間發胖隆起兩邊瘦小，肥大的中間作為一個支點，瘦小的兩邊可以升降活動，從而形成一個類似蹺蹺板的結構。
當單邊插入時，蹺蹺板單邊受力向下降落下沉，下沉處有一個高于水平面的突起槽，下沉后的蹺蹺板會被突起槽阻擋不能橫向滑動，進而達到自鎖的目的保護用戶。
一般來說保護門為左右雙孔遮擋的橫條型擋板，因為單邊插入支點處于雙孔中間，所以從單邊插入所施加的壓力來看，擋板所承受的力度是橫向傾斜受力的。
回頭看看大多數傳統結構的擋板都是采用上下滑動方式來打開，這樣就存在一個問題就是受力面與滑動面是轉角關系，并不是同一方向受力，這樣的結果就是擋板滑動阻力巨大，造成需要施加很大的插入力量來克服滑動阻力。

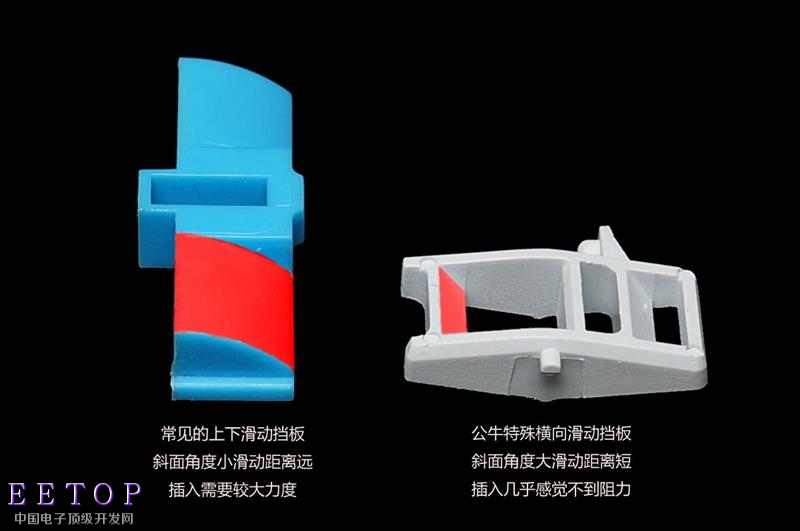

再者，施加插入推力后擋板由于傾斜面角度的關系所以會滑動打開，而普通上下滑動結構的擋板傾斜面角度小，擋板的滑動距離遠，所以在插頭插入的時候需要用戶施加較大的插入力，或者搖晃插頭才能順利頂開保護門擋板成功插入。公牛特殊橫向滑動擋板的傾斜面角度非常大擋板滑動距離短，在插頭插入的時候幾乎感覺不到阻力的存在。
一定會有人問，這么小的阻力可以抵御異物單邊插入嗎？

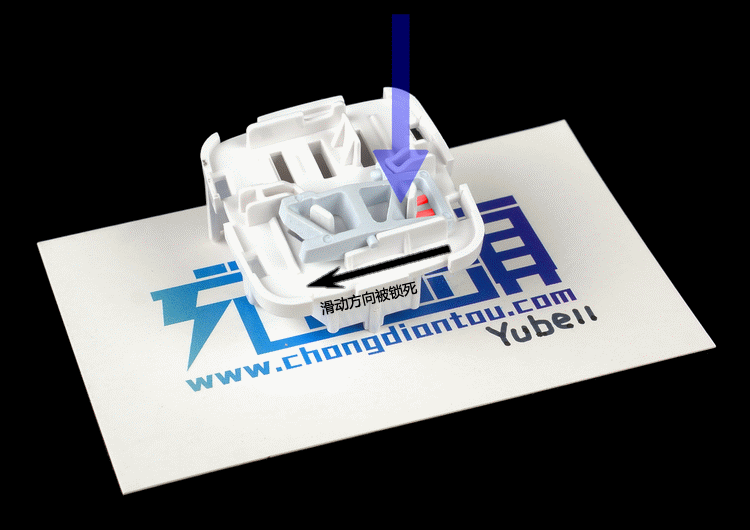

同樣使用GIF來描述這復雜的機械結構，阻力小不是問題，因為公牛抵御入侵并不是使用蠻力。
在遇到異物單邊插入時蹺蹺板機構就會發揮作用，擋板受力端會馬上下沉觸底，這時候底部銅套倉上高于水平面的凸起梁會阻值擋板橫向滑動，起到抵御異物入侵的作用。
而且因為橫向滑動的關系，向下施加的壓力與凸起梁是相同方向，不會像傳統上下滑動保護門那樣轉角受力導致自鎖失效發生脫鎖等情況。
在正常插入插頭的時候，因為兩孔雙邊同時達到力量平衡，蹺蹺板會處于兩頭都懸空的狀態，這時候擋板就會順利滑動打開讓插頭接觸AC銅條。
總結
消費者不要簡單的看到插線板帶有安全門就認為一定安全，必須是擁有自鎖機構的安全門才能達到抵御異物單邊入侵的效果。
上面介紹的公牛新國標插線板就是擁有自鎖結構安全門的插線板。與市面上常見的上下滑動擋板安全門不同，公牛采用的是特殊的橫向滑動擋板，施力面與受力面現處于同一角度，并且公牛擋板傾斜面角度更大滑動距離更短，有些安全門插線板需要大力或者扭動才能插入插頭，而公牛安全門插頭輕輕就可以插入幾乎感受不到阻力。
特殊的蹺蹺板結構在遇到異物單邊插入時會下沉觸底，擋板移動方向會受到凸起梁阻擋而鎖死，而且因為橫向滑動結構與受力面相同角度，所以哪怕施加再大的力量也不會發生脫鎖問題，是一個接近完美的安全門機構，能很好地起到保護作用。
