Maxim推出集成振蕩器的微型SPI/I²C UART
2010-01-18 20:46:41 本站原創Maxim推出業內功耗最低、速度最快、尺寸最小的SPI™/I²C接口通信的串行UART。MAX3107的功耗極低，可有效延長便攜式設備的電池使用壽命。器件較高的數據速率(24Mbps)和較大空間的FIFO (128字)能夠提供額外的緩沖，從而減輕系統微控制器的負擔。MAX3107采用節省空間的24引腳(3.5mm x 3.5mm) TQFN封裝，比目前市場上的其它串行UART小24%。MAX3107還是業內首款集成振蕩器的UART，可使BOM成本平均降低20%。MAX3107非常適合需要高速PROFIBUS DP通信協議的工業現場總線以及低功耗手持式消費類MID (移動網絡設備)應用。
移動設備的高速需求
簡言之，對于移動電話等本地鏈路應用，該款UART可以用作系統應用處理器(如：微控制器)與Bluetooth®、衛星廣播、GPS或3G調制解調器等模塊之間的緩沖器。現今與Bluetooth及3G調制解調器的通信一般采用較高的數據速率(對于Bluetooth速率高達3Mbps；對于3G調制解調器速率高達20Mbps)。微控制器自帶的UART通常無法支持上述較高的數據速率。為滿足通信速率要求，設計者通常會借助一個外部UART來支持較高的數據速率。額外添加的UART還可減輕(即緩沖)微處理器的負擔。
MAX3107能夠提供目前通信設備所需的高數據速率，滿足上述高速通信的要求。器件具有同類產品中最快的數據速率(高達24Mbps)，可理想用于3G調制解調器。此外，MAX3107集成的振蕩器省去了對外部時鐘的需求。
工業接口的高速需求

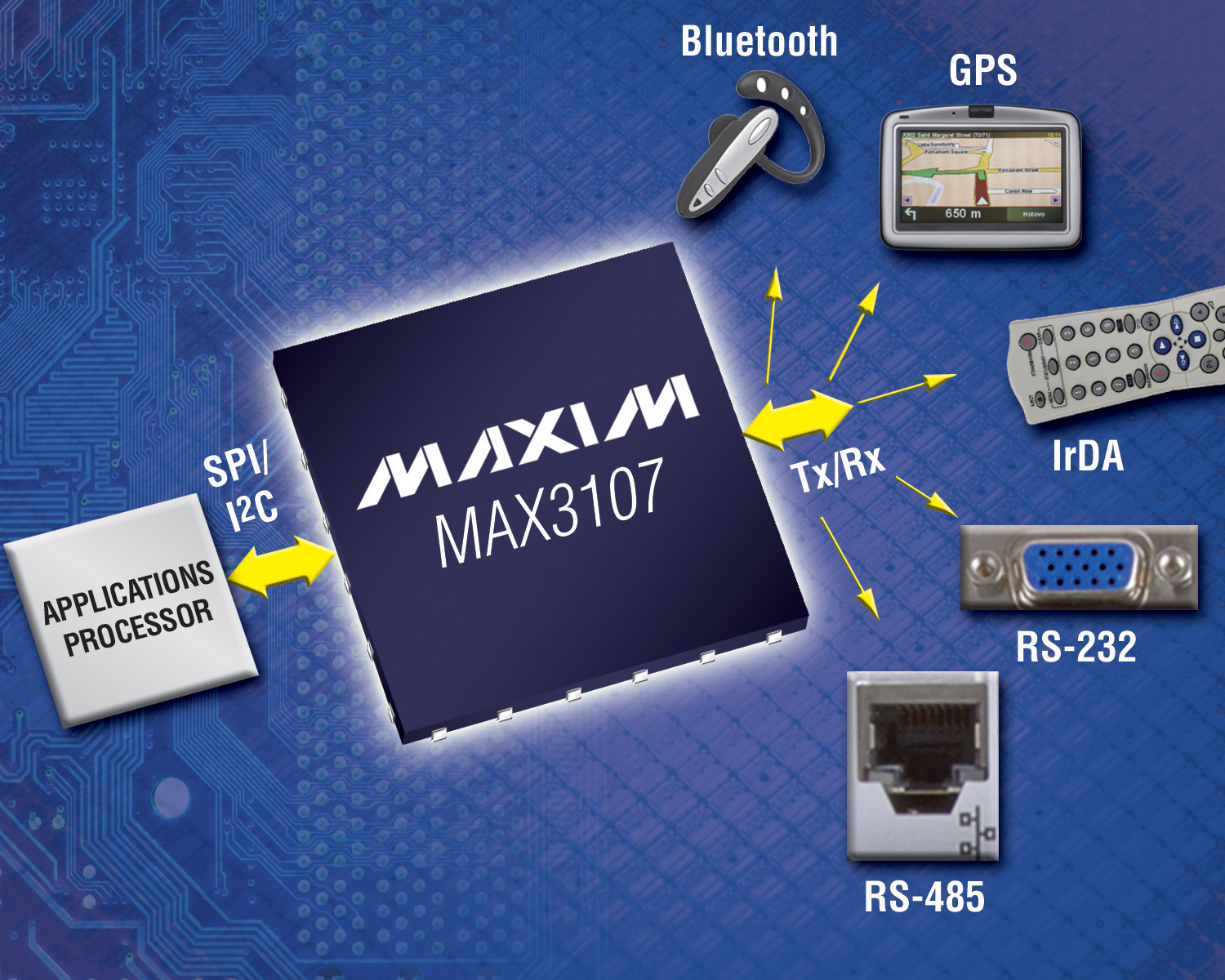

MAX3107 UART可以為SPI或I²C同步串行微處理器總線與RS-485、RS-232、PROFIBUS或IrDA®等異步串行數據通信端口提供接口。PROFIBUS DP標準需要較高的通信數據速率(高達12Mbps)，而目前大多數微控制器的內部UART無法支持該速率。MAX3107的數據速率高達24Mbps，非常適合上述通信協議應用。
工業應用的高數據吞吐量需求
MAX3107提高了SPI/I²C的數據吞吐量。UART接收器和發送器均具有128字長的大空間FIFO (競爭器件通常為64字長)，大大縮短了主處理器用于高速、大量數據傳輸的時間。隨著異步Rx/Tx接口數據速率的不斷提高以及對主控制器SPI/I²C數據速率極限值的逐步逼近，UART管理和流量控制占據了主機相當大的一部分工作量。通過提高MAX3107的FIFO容量，可以降低主機響應中斷的頻率，從而實現了與FIFO之間更有效的SPI/I²C DMA數據傳輸。
MAX3107的PLL、時鐘分頻器、預分頻器和分數波特率發生器為高分辨率波特率設置提供了極大的靈活性。波特率不再取決于參考時鐘頻率，可以對其獨立設置以滿足系統需求。此外，由于MAX3107具有自動的硬件、軟件流量控制和可選的FIFO中斷觸發機制，主控制器的底層工作也可以移交至UART。建立和保持時間可編程的自動半雙工收發器控制功能允許MAX3107用于PROFIBUS DP等高速應用。
移動設備的低功耗需求
MAX3107具有多個工作模式，以實現更低的功耗。休眠模式下將關閉所有與UART相關的片內時鐘，而關斷模式則完全關閉器件。這兩種模式可以在器件不工作時降低電源電流。自動休眠模式下，MAX3107在其IO引腳一段時間不工作后自動進入休眠模式。當任一輸入引腳上檢測到有效信號時，器件將自動喚醒。在這兩種待機模式下，UART停止發送和接收數據，并禁用特定的功能以降低功耗。這些非常省電的模式可降低電池能量損耗，延長電池使用壽命，使MAX3107超低功耗UART成為移動設備的理想選擇。
MAX3107采用+2.35V至+3.6V電源供電，工作在-40°C至+85°C工業級溫度范圍。器件提供24引腳(3.5mm x 3.5mm) TQFN封裝，可提供評估板以加速設計進程。訂購及樣品信息請聯系工廠，更多信息請訪問：china.maxim-ic.com/Tiny-UART。
