3G智能手機的最新FFC/FPC互連解決方案
2011-01-20 19:53:43 本站原創2010年第三季度，智能手機的全球銷售量幾乎是去年同期的兩倍，達到八千萬臺，占當季手機銷售量的大約19%?，F(xiàn)在，無論是蘋果的i-Phone，還是谷歌的Android操作系統，都在通過三星，HTC，索愛和其它廠商的各種型號的智能手機搶占市場份額。當然，大部分智能手機有非常相似的外觀，3.8” 到 4”尺寸的觸摸屏顯示器，更薄更輕的機身結構。對大部分內部和外部連接器的要求就是高度低密度高。
FCI可提供高度最低的FFC/FPC連接器：0.5毫米間距，0.7毫米高度，反向觸發執行器ZIF(零插入力)，用于背景燈和觸摸屏連接； 0.2毫米間距，0.9毫米高度，零插入力，適用于顯示器，鍵盤和揚聲器連接。

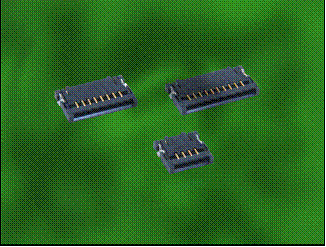

0.2毫米間距，0.9毫米高度FPC 零插入力連接器

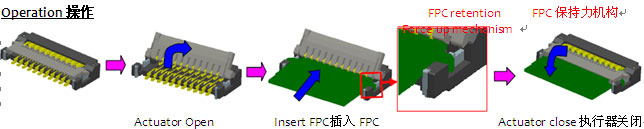

該連接器為0.2毫米(錯位排列)連接間距，帶有0.4毫米導向位。目前可提供11針和29針，計劃最多達81針。連接器高度為0.9+/-毫米。其外殼材料為熱塑塑料(UL 94V-0), 固定調整片和連接器的銅合金無鹵素。作為底部接觸型產品，因此可最為廣泛地適用于掀蓋式執行器，很方便進行關門操作。就連接器規格而言，連接器可通過帶有外殼開槽結構的耳式電纜分割結構提供電纜預持功能。要求的電纜厚度是:0.2毫米+/-0.03
4-10針，0.5毫米間距，0.7毫米高度，F(xiàn)FC/FPC ZIF連接器
FCI提供的0.5毫米間距, 0.7毫米高度FPC 零插入力連接器可在高度極低的空間內提供可靠的連接。它是原SVL系列(0.5毫米間距和0.9毫米高度 ZIF)的升級版，而SVL系列已經被廣泛地認為是零插入力連接器的標準，用于顯示背光燈和可觸摸屏式連接。該VLP0.7毫米高度系列具有相同的帶電纜鎖定功能及底部連接型式的后向觸發執行器。

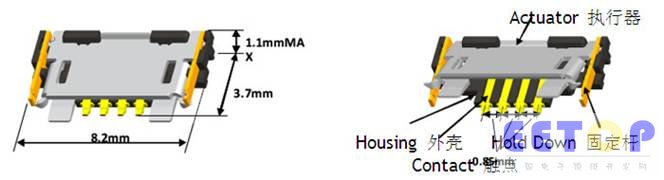

獨有的FFC/FPC電纜電源連接器
FCI公司也在開發一種獨特的FFC/FPC電纜電源連接器，用于通過FFC/FPC電纜進行嵌入式電池連接，每個接點功率分配超過1安培，小于1.00毫米間距的連接器。目前正在開發的規格為0.85毫米間距，4針連接器，每個接點能獲得1.2A。因此，4針的FFC/FPC ZIF連接器總共可達4.8A.
