高線性度SiGe下變頻混頻器

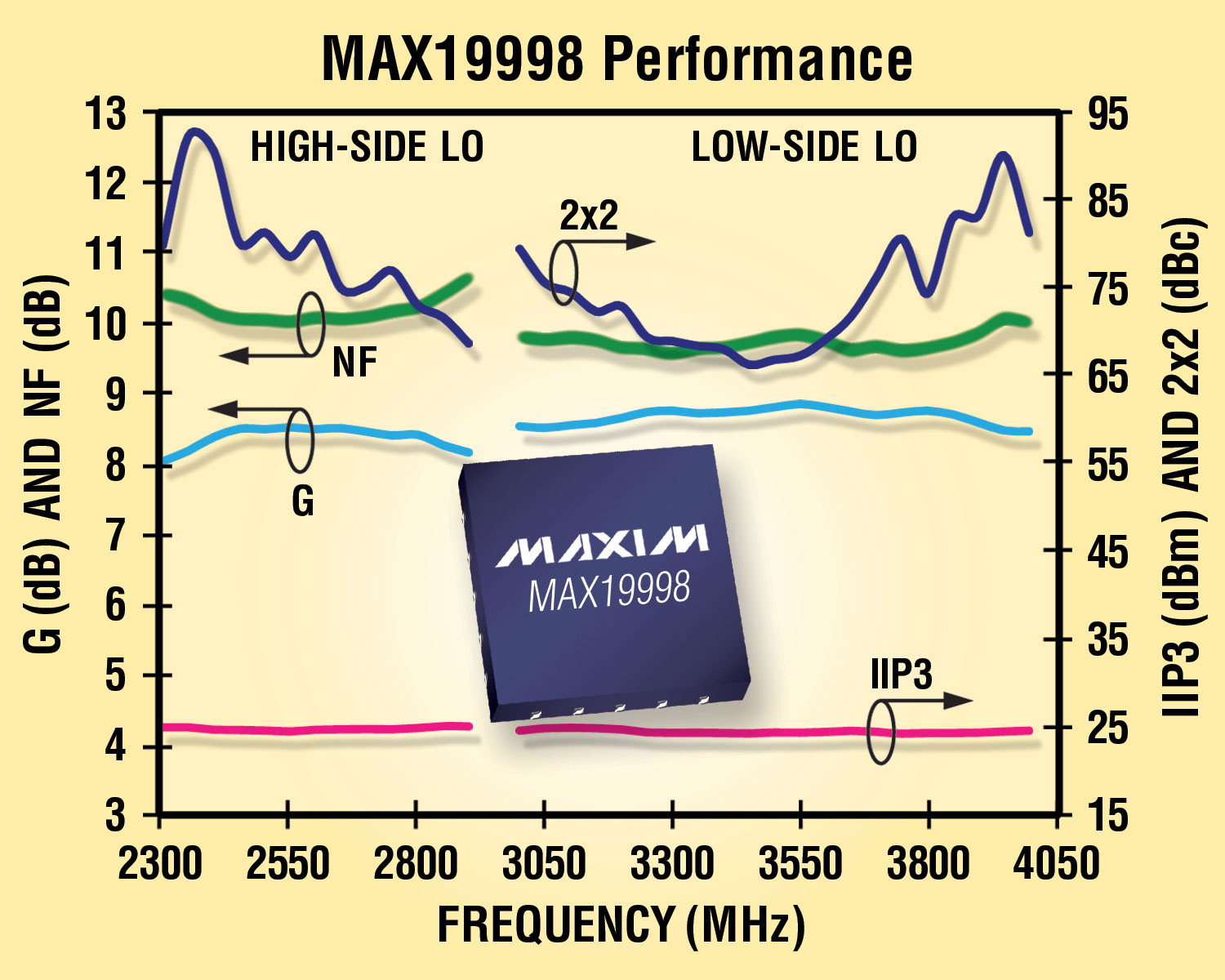

2010-03-20 14:16:52 本站原創Maxim推出帶有片內LO緩沖器的完全集成、2300MHz至4000MHz、下變頻混頻器MAX19998。器件采用Maxim專有的單片SiGe BiCMOS工藝設計，在極寬的工作帶寬內具有無與倫比的線性度和噪聲性能，以及極高的元件集成度。單片IC提供完全集成的下變頻通道，具有24.3dBm (典型值) IIP3、8.7dB (典型值)轉換增益以及9.7dB (典型值)噪聲系數。此外，MAX19998具有業內最佳的2RF- 2LO雜散抑制(-10dBm RF幅度時為67dBc、-5dBm RF幅度時為62dBc)。該器件專為4G無線基礎設施應用而設計，這類應用中高線性度和低噪聲系數對增強接收器的靈敏度和抗阻塞性能至關重要。器件支持3.1GHz至3.9GHz LTE和WiMAX™基站中的高端和低端LO注入架構；MAX19998還可配置為2.3GHz至2.9GHz LTE、WiMAX和MMDS高端LO注入架構。
MAX19998作為完備的SiGe下變頻器，集成了一路業內領先的混頻器核、2個放大器、2個非平衡變壓器以及多個分立元件。器件的8.7dB轉換增益省去了接收通道中的整個IF放大器。MAX19998優異的2RF - 2LO性能還簡化了相鄰諧波分量的濾波要求，使濾波器的設計更為簡單且性價比更高。器件集高度的集成特性與優異的性能于一體，使下變頻器方案尺寸減小了一半，分立元件數量減少了34%。
MAX19998提供緊湊的5mm x 5mm、20引腳TQFN封裝，與MAX19996 (2000MHz至3000MHz單路混頻器)和MAX19996A (2000MHz至3900MHz單路混頻器)引腳兼容。器件還與MAX9993/MAX9994/MAX9996 (1700MHz至2200MHz混頻器)和MAX9984/MAX9986 (400MHz至1000MHz混頻器)引腳類似。該系列下變頻器非常適合多個頻段采用相同PCB布局的應用。
