邁來芯宣布推出新的LIN總線網關器件

2017-07-10 18:11:32 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

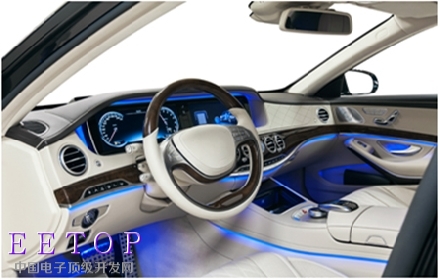

新器件克服了現代汽車照明應用中的LIN總線限制

全球微電子工程公司——邁來芯公司（Melexis）今天宣布推出一款新的LIN到LIN網關，其克服了典型LIN總線上只能接16個器件的局限性。每個MLX81120作為一個LIN從動器件連接到主LIN總線上，并直接由車身控制模塊（BCM）進行控制。該新器件允許在主LIN總線上最多掛接16個LIN RGB從模塊，從而允許多達196個LED照明器件通過LIN總線連接到單個BCM上。

這款功能齊全的第二代LIN到LIN網關基于流行的MLX16 RISC CPU應用控制器。該16位MCU包括32kB閃存（帶ECC）、16kB ROM、2kB RAM和一個380b EEPROM（帶ECC）。ROM當中預裝了LIN驅動程序、引導加載程序、數學庫和RGB顏色混合算法。

這款LIN從動協議控制器的工作速率高達19.2kBaud，符合LIN 2.x和SAE J2602協議。該模塊可自主處理數據幀，從而確保對主應用程序的中斷非常少。MLX81120還包括一個主從LIN收發器，二者都兼容LIN 2.x和SAE J2602協議。第二個主收發器能夠在汽車內實現分散式環境照明架構，從而我們可以輕松地為不同車型或設備選項添加和/或更改照明功能，而無需改變復雜的車身控制模塊或照明ECU。

該器件內置豐富的I/O功能，包括四根高壓I/O線、16位PWM輸出、可中斷輸入和一個帶集成預驅動器的10位ADC。MLX81120具有一個高效的穩壓器，在睡眠模式下僅消耗20μA電流。其他功能包括LED溫度補償、LED漏電補償/控制以及一個一體化的電池和溫度監控器。

靈活、可配置的MLX81120可以通過閃存配置來滿足客戶需求，對于LIN RGB只需使用三個外部器件，從而能夠節省電路板空間并降低解決方案成本。

邁來芯（Melexis）公司照明產品線經理Michael Bender表示：“汽車應用是邁來芯的一大核心市場。隨著照明解決方案不斷發展（特別是在車艙內），設計人員告訴我們，他們需要能夠有一種簡單的方式來克服LIN總線的架構限制。MLX81120完全可以滿足要求，能夠針對未來的使用案例提供照明總線的分段和擴展。此外，該器件顯著降低了電路板空間（和成本），同時提供了許多有用的功能以及保護。例如，即使添加了大量照明功能，控制模塊也可以保持盡可能簡單。”

MLX81120提供-40℃至+125℃的汽車溫度范圍，容納在小型DFN4x4 12引腳封裝中。該器件可作為PPAP樣品供貨，并提供一個有用的演示板及開發軟件。
